常見的充電槍測試標準有：

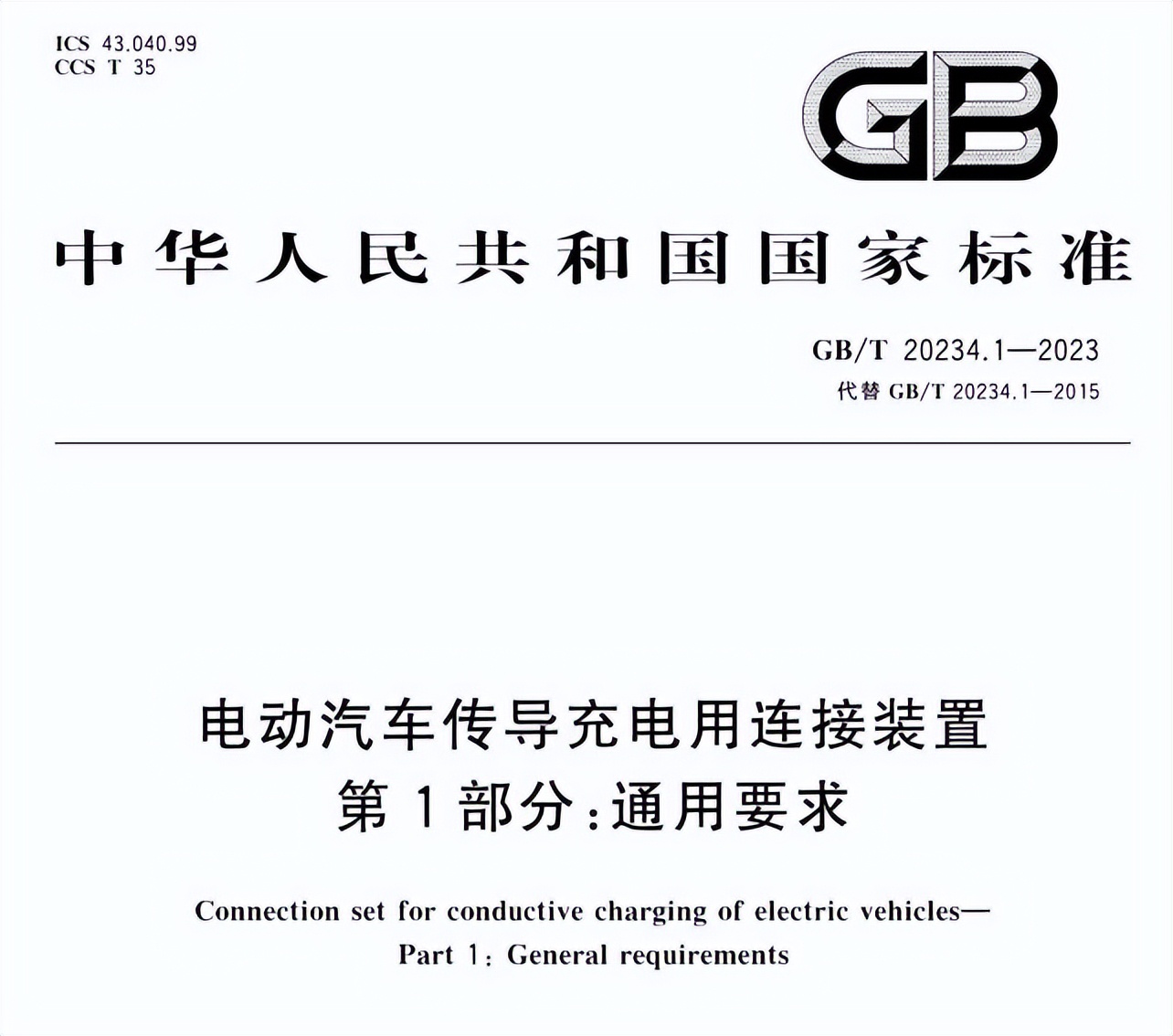

1) GB/T 20234.1-2023《電動汽車傳導充電用連接裝置 第1部分：通用要求》
2) GB/T 20234.2-2023《電動汽車傳導充電用連接裝置 第2部分：交流充電接口》
3) GB/T 20234.3-2023《電動汽車傳導充電用連接裝置 第3部分：直流充電接口》
4) GB/T11918.1-2014 《工業用插頭插座和器具耦合器 第1部分：通用要求》
5) IEC 62196-1:2022 Plugs, socket-outlets, vehicle connectors and vehicleinlets - Conductive charging of electric vehicles - Part 1: General requirements
6）SAE J1772-2017 SAE Electric Vehicle and Plug in Hybrid Electric VehicleConductive Charge Coupler
7） UL 2251：2022 Standard for Plugs, Receptacles, and Couplers for Electric Vehicles
以下設備，均為DELTA德爾塔儀器提供測試設備解決方案，符合GB/T 20234.1-2023《電動汽車傳導充電用連接裝置 第1部分：通用要求》標準要求。

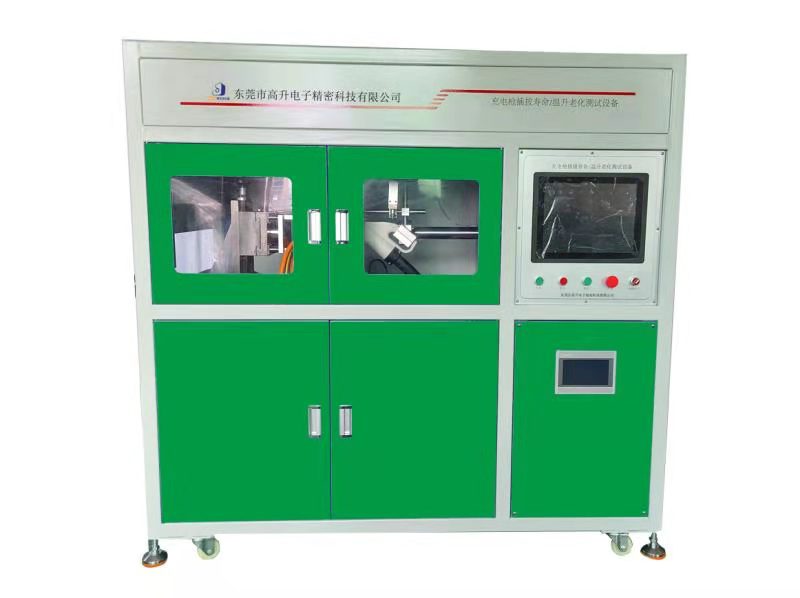

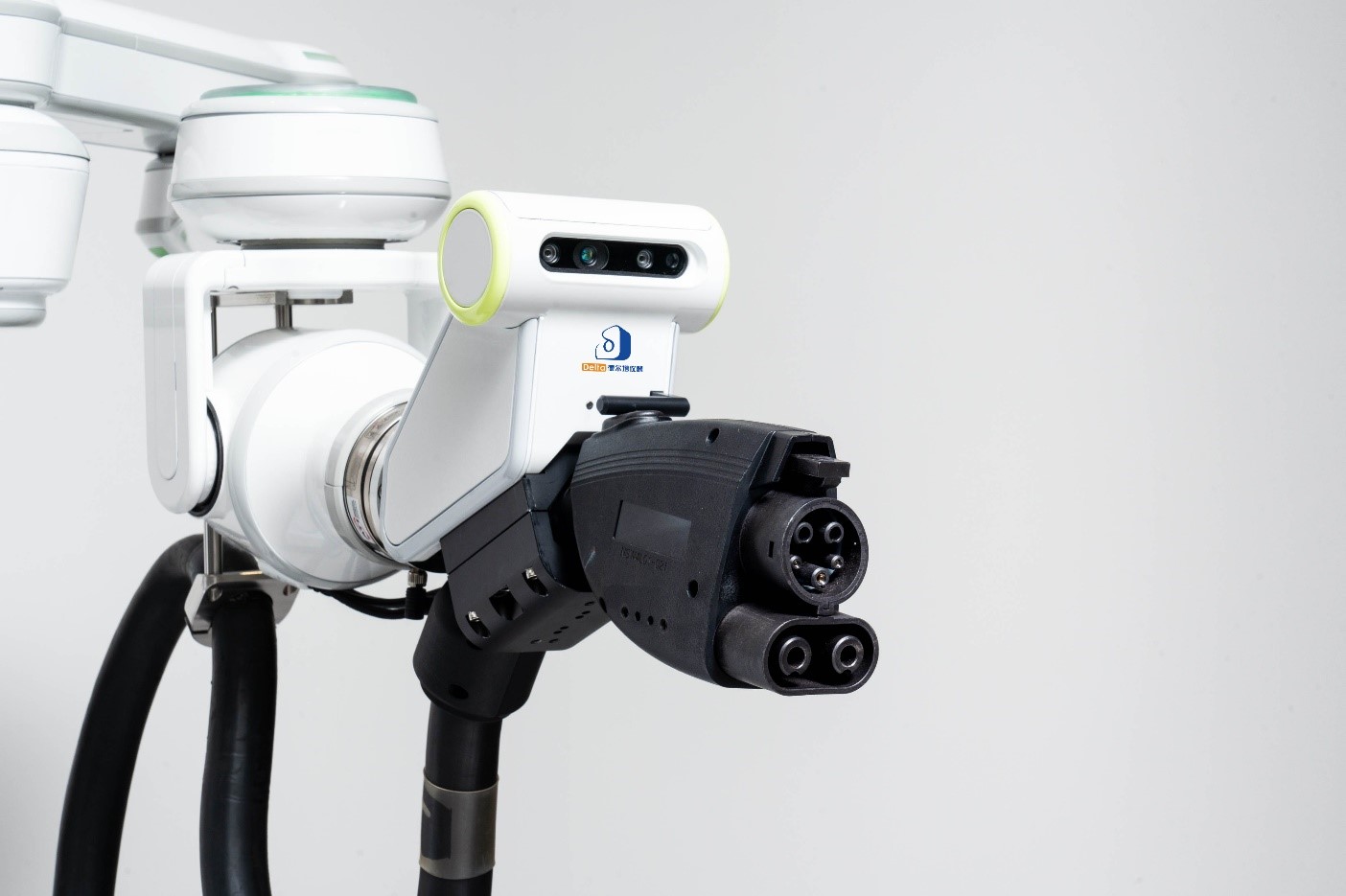

一、充電槍插拔壽命（溶液浸泡）及溫升測試裝置
充電槍插拔壽命（溶液浸泡）及溫升測試裝置是一臺集多功能、高度智能化于一體的新型實驗室檢測裝備，適用于新能源汽車充電槍充電接口的正常操作&電氣插拔壽命以及溫升老化試驗、充電接口觸點接觸電阻測試；本裝置采用最先進的人工智能AI六軸協作機器人韋驅動完成測試，采用小巧夾具夾持試樣，工控一體機電腦和制器為控制中心，集成溫升老化測試系統，性能優越，功能強大，操作方便，為充電樁檢測試驗節約了大量寶貴的人力成本和時間成本，并減少了實驗室場地的占用。
1.1充電槍插拔壽命（溶液浸泡）及溫升測試裝置適用于電動汽車充電樁插頭插座進行分?jǐn)嗄芰驼２僮鲏勖鼫y(cè)試，亦可用于充電樁插頭插座的插入和拔出力測試，考核插頭插座是否能經得起正常使用中出現機械損壞及電氣破壞，檢驗充電樁插頭插座電子鎖動作及機械鎖止機構的可靠性。
1.2 充電槍插拔壽命（溶液浸泡）及溫升測試裝置適用于新能源汽車充電槍、器具開關、插頭插座、耦合器、低壓開關柜、母線排、銅排等產品的溫升試驗。具有操作簡便，準確可靠等特點，廣泛用于廠家、質檢和科研部門。也可用于考核電器附件在接上負載電流時其表面發熱情況，電極溫升是否符合標準的要求。
主要技術參數：
1. 充電槍正常操作（插拔壽命）測試參數：
1) 正常操作驅動裝置∶采用DOBOT智能六軸協作機器人控制；機器人額定負載 5 kg ；工作半徑 900 mm；最大臂展 1096 mm；工作最大速度 3 m/s；關節活動范圍：J1 ± 360°，J2 ± 360°，J3 ± 160°，J4 ± 360°，J5 ± 360°，J6 ± 360°；關節最大速度：J1/J2 180°/s ,J3/J4/J5/J6 180°/s ；末端 I/O DI/DO/AI 2，AO 0；通信接口：通信 RS485；
2) 裝置結構∶試驗裝置為水平放置，采用國標40mmx40mm方通骨架焊接而成，封板采用1.5mm寶鋼電解板數控加工成型；
3) 控制器∶系統采用19寸工業電腦和六軸協作機器人控制系統。邏輯智能控制裝置的工作；
4) 各試驗參數均可以實現存儲功能，再次使用時直接調用，無需再次重新設定，操作簡單，使用方便，極高的提高了效率；
5) 能力范圍∶能滿足所有2p+E、3P+E、3P+E+N等規格品、交流額定電流≤250A或直流≤250A的插座（插頭）產品測試；
6) 插拔行程∶0～200mm 任意設定（即伺服電機驅動夾具運動的行程），分辨率0.1mm；
7) 充電槍座采用X軸與Y軸可調夾具，可以固定250A以下充電槍（提供2種不通充電槍固定座子）；
2. 充電槍溫升老化測試參數：
1) 輸出電壓：DC 3V；
2) 輸出可調試驗電流：DC10～1000.0A連續可調；
3) 負載采用大功率管狀電阻，分檔調節：
4) /2A/5A/10A/20A/50/100A/200A/500A/800A/1000A；
5) 輸出電流1路，可手動調節也可自動調節電流；
6) 負載為真負載，電腦可儲存20組常規測試電流，需要時直接調用就行；
7) 試驗電流穩定性：±（2%設定值+ 5個字）；
8) 電流顯示精度：±（1%讀數+5個字）；
9) 電壓顯示精度：±（1%讀數+5個字）；
10) 試驗電壓穩定性：±（2%設定值+ 5個字）；
3. 充電槍接觸電阻測試參數：
1) 測試接觸電阻范圍：0～200mΩ；
2) 分辨率0.01mΩ，精度±1%+3個字；
3) 測量電阻：1路，可逐個測量5組觸點；
4) 可以插拔N次后測1次接觸器電阻；
4. 報警檢測∶遵循"該通必通、該斷必?cái)?quot;原則，系統根據"位置與電流"的邏輯關系判斷試樣是否出現損壞。當被測樣品出現損壞時設備能發出聲光報警提示，并自動停機；
5. 漏電保護：設備的控制電源進線處安裝漏電開關，當漏電時切斷控制電源使整個機柜斷電；
6. 過流保護：電流上限設定，防止電路出現過流或短路；
7. 過載保護：設備內部裝有斷路器，當出現過載時能夠自動跳脫；
8. 進出引線：輸入輸出引線端口均套有護線圈，防止線纜被損傷；
9. 插拔壽命和負載箱同在一臺箱體，電源另外1臺箱體；
10. 外形尺寸：整機約W2000mmxD1200mmxH1800mm；
11. 重量：整機約365Kg。

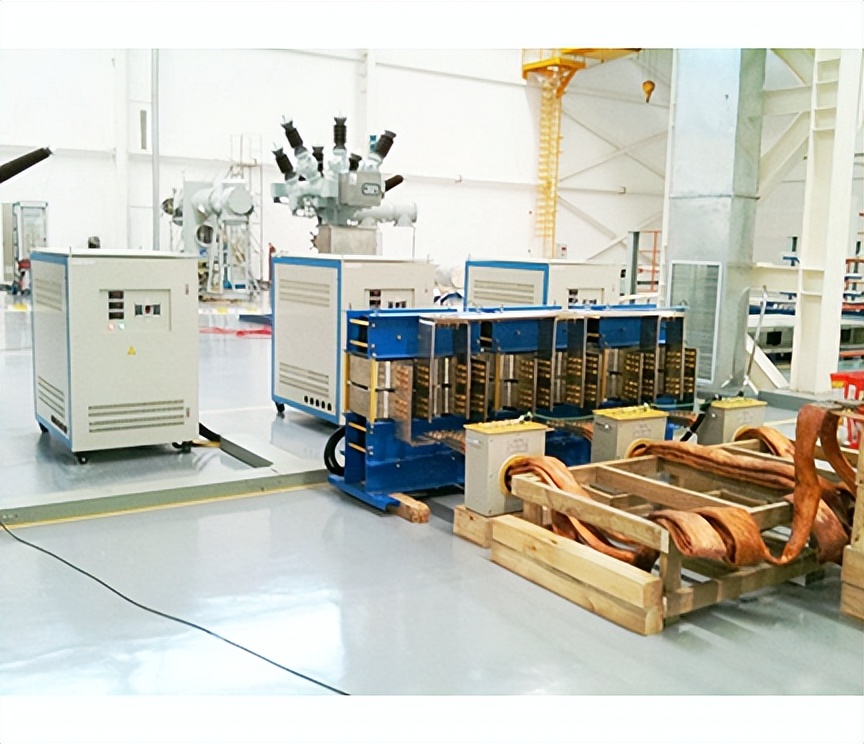

二、接地端子短時耐大電流測試系統
主要技術參數：
測試項目：接地觸頭短時耐大電流試驗；
1、執行標準：GB/T 20234.1-2023標準條款 6.2.4.2 和條款 7.5.2；
2、控制方式：配置西門子、三菱、歐姆龍等知名品牌 PLC 模塊，并配置 7 英寸及以上彩色液晶觸摸控制屏；
3、運行方式：手動或程控運行；
4、輸出電流：（30～8000）A 連續可調；
5、電流上升時間：測試開始電流從 0A 達到設定電流值（最大值 8000A）的時間不超過 0.5s；
6、電流的精度等級為 0.5 級或更優，分辨力≤1A；
7、負載電壓：（0~30）V；
8、測試時間：（0～999）s 連續設定；
9、輸出相數：單相一工位；
10、具有過載和過壓、過熱保護功能；
11、系統底部配置萬向腳輪，方便移動。

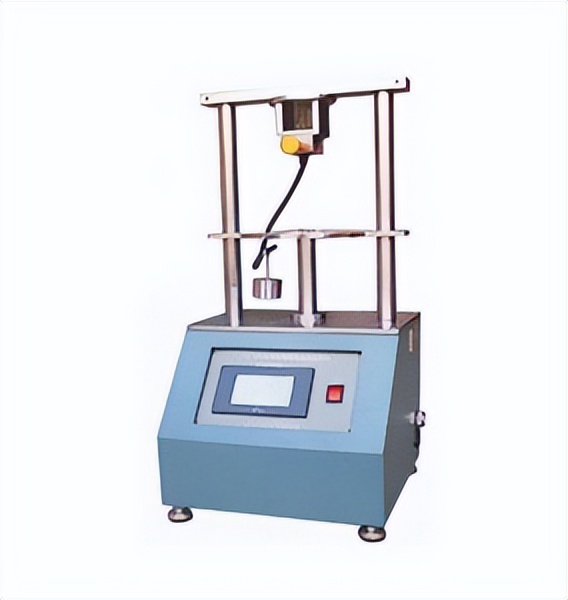

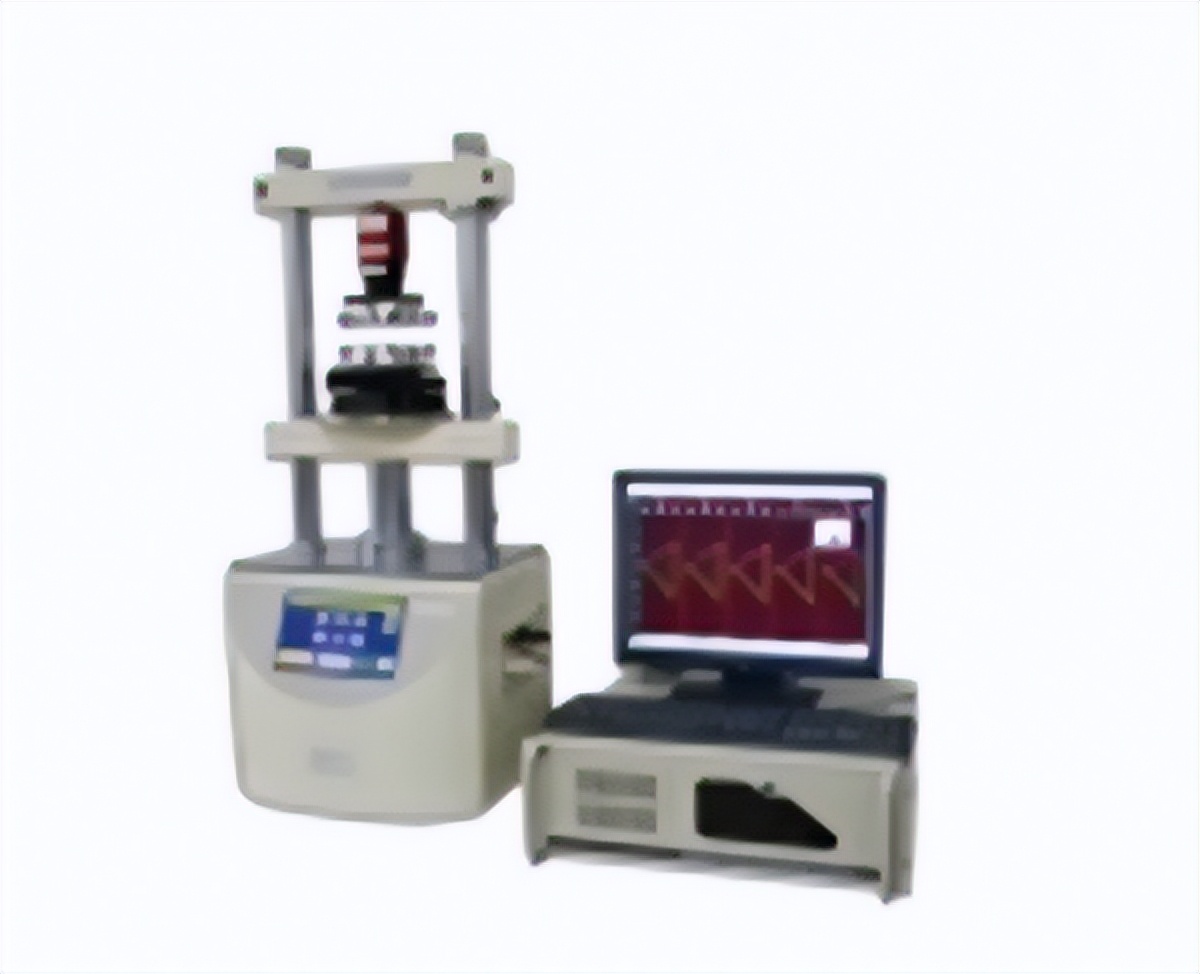

三、電纜拉力扭力試驗機
主要技術參數：
1、測試項目：供電插頭和/或車輛插頭電纜拉力試驗和力矩試驗；
2、執行標準：GB/T 20234.1-2023 標準條款 6.2.6 和條款 7.7；GB/T 11918.1-2014 標準條款 23.3；
3、設備結構：參考圖 1 示意圖；

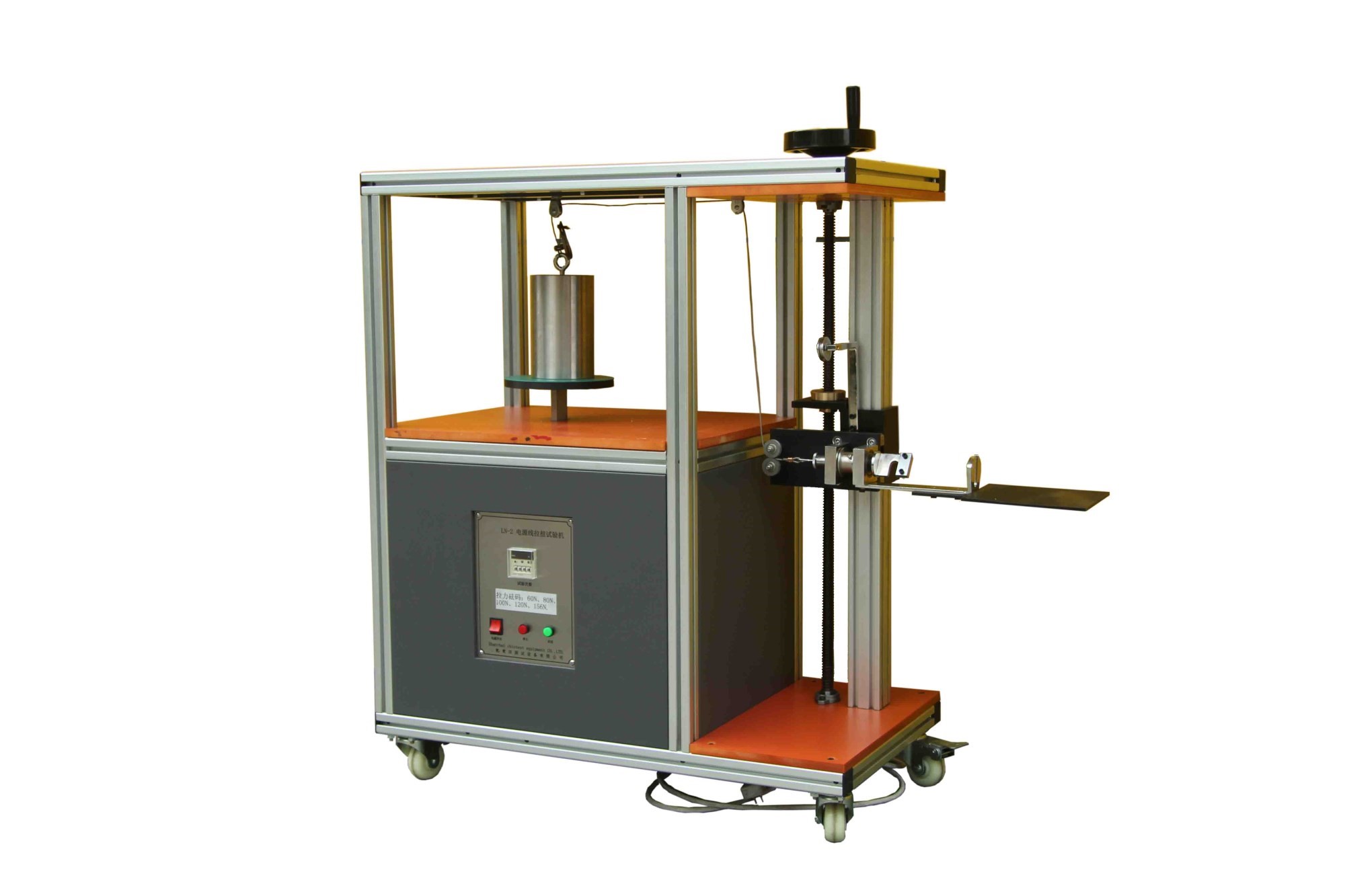

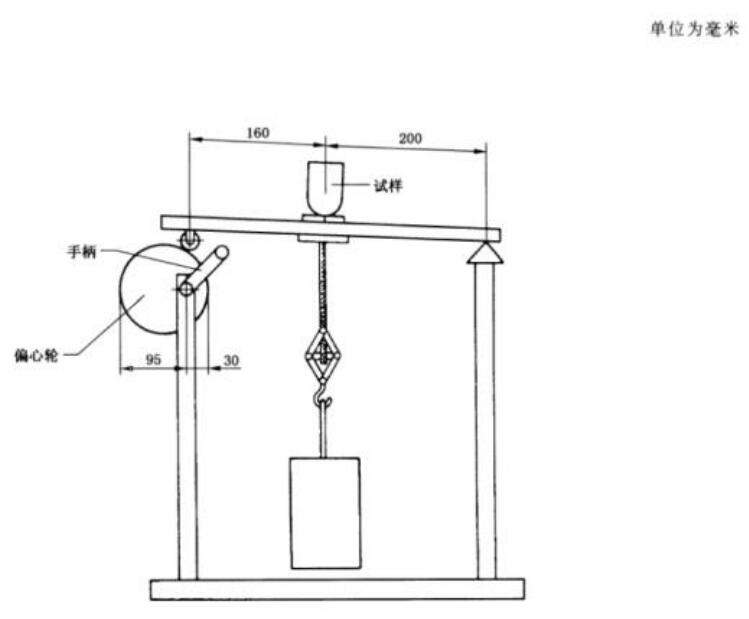

圖 1 電纜固定部件試驗裝置
4、設備控制方式：自動，繼電器控制，表頭顯示；
5、施加拉力：滿足 160N、200N、240N、250N、500N 規格各一個；
6、施加扭力：滿足 0.6N·m、0.7N·m、1.2N·m、1.5N·m、2.3N·m、11.0N·m 規格各一個；
7、拉力試驗次數：（1~9999）次，次數可調；
8、拉力試驗頻率： 1 次/s；
9、扭力持續時間：1s~99H99M，時間可調；
10、具有斷電數據存儲記憶功能。

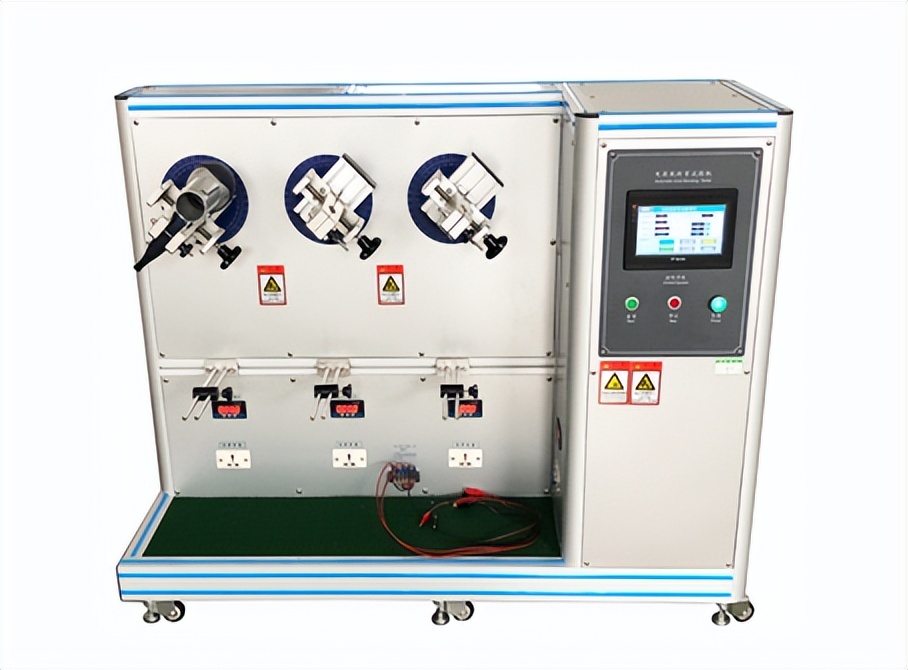

四、充電槍電纜彎曲試驗機
主要技術參數：
1、測試項目：不可拆線的電纜組件彎曲試驗；
2、執行標準：GB/T 20234.1-2023 標準條款 6.2.10.4 和條款 7.11.4；GB/T 11918.1-2014 標準條款 24.4；
3、設備結構：參考圖 2 示意圖；
圖 2 彎曲試驗裝置
4、控制方式：配置西門子、三菱、歐姆龍等知名品牌 PLC 模塊，并配置 7 英寸及以上彩色液晶觸摸控制屏；
5、動力系統：通過電動方式實現搖擺動作；
6、適用線纜：外徑（1～70）mm，夾具可調；
7、搖擺角度：（0～±180）o 連續可調；
8、彎曲速率：（0～60）次/min，速率可調；
9、彎曲次數：（0～99999）次，可自行設定；
10、重物施加的力：滿足 20N、25N、50N、75N、100N、120N、140N 規格各一個；
11、配套夾具：滿足國標、美標、歐標交直流充電接口夾具或通用夾具；
12、設備保護：斷線停機、故障報警、數據保持、數據導出等功能。

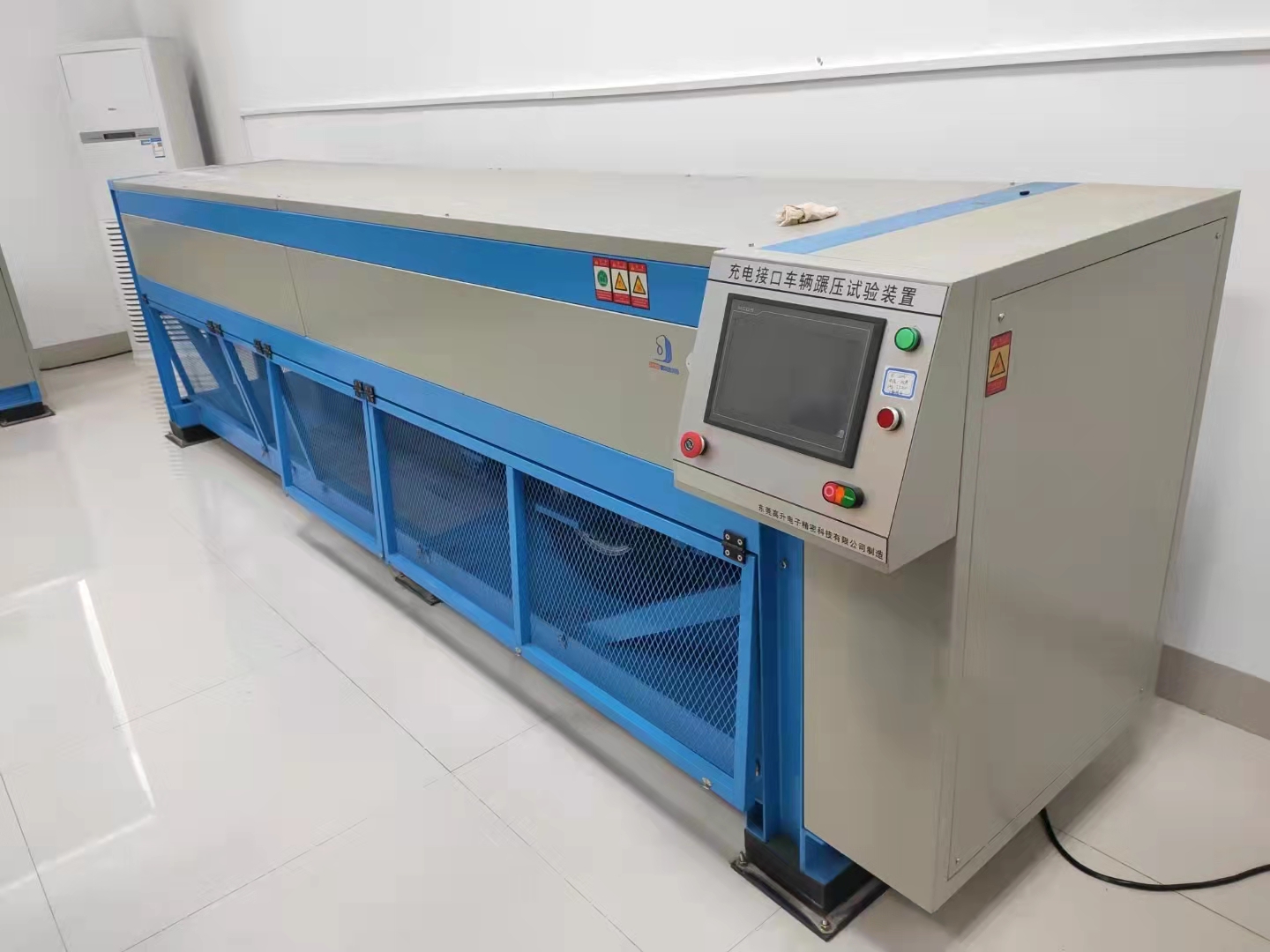

五、充電接口機械負荷試驗裝置
主要技術參數：
1、測試項目：
a）充電接口機械負荷試驗；
b）偏移操作；
c）機械鎖止裝置結構強度試驗；
d）電子鎖止裝置機械負荷試驗；
2、執行標準： GB/T 20234.1-2023 標準充電接口機械負荷試驗對應條款 6.2.10.7 和條款 7.11.8；偏移操作對應條款 6.3.19 和條款 7.30；機械鎖止裝置結構強度試驗對應條款 6.3.4.8 和條款 7.15.3.1；電子鎖止裝置機械負荷試驗條款 6.3.4.10 和條款 7.15.3.3；
3、設備結構：承重式底座，參考圖 3 和圖 4 示意圖；

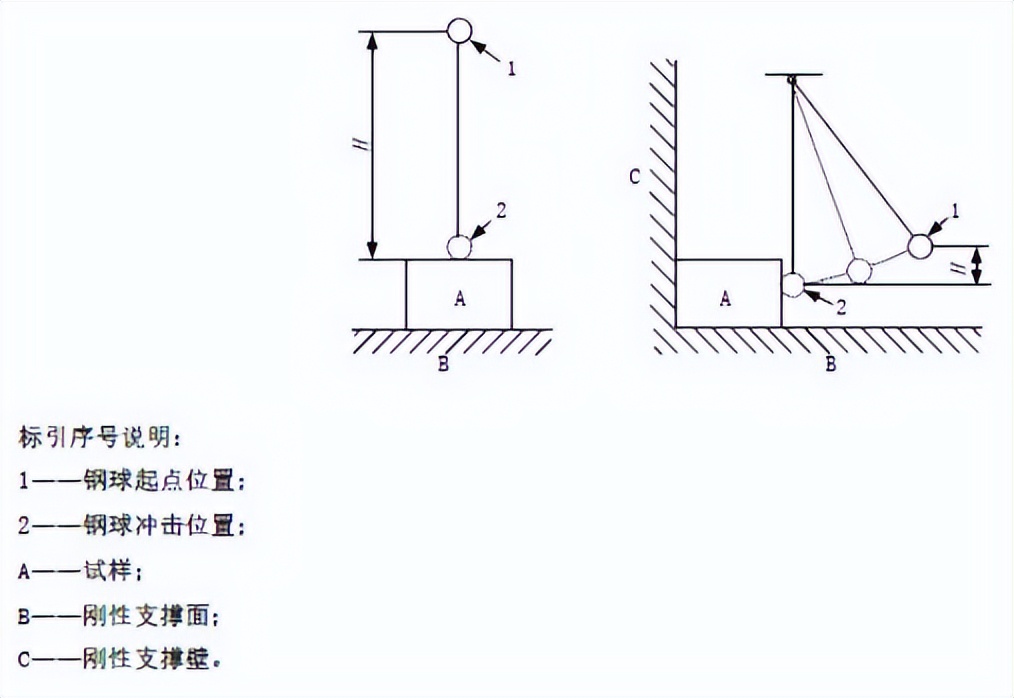

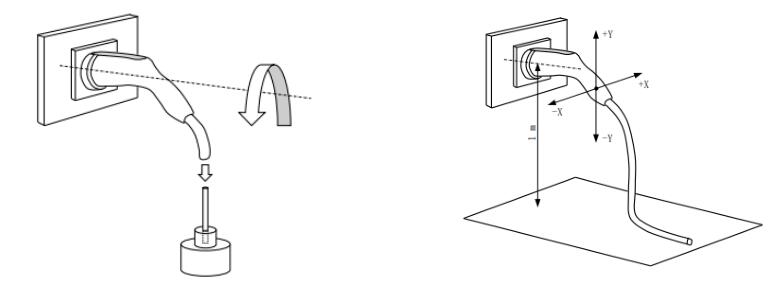

圖 3 負荷強度試驗裝置 圖 4 偏移操作外部機械載荷
4、配套夾具：滿足國標/美標/歐標的交流/直流/交直流一體充電插座，安裝尺寸參考GB/T 20234.1-2015 標準附錄 B 和 GB/T 20234.3-202X 標準（報批稿）條款 8 要求；
5、夾緊裝置：1 套夾持電纜部位（見圖 3），1 套夾持試驗插頭手柄（見圖 4）；
6、旋轉角度：每次測試充電接口可繞軸線旋轉 90o，角度調整方便，可滿足標準要求在 10s 內轉換方向；
7、重物施加的力：滿足 100N/120N/165N/300N/440N/660N/750N 規格各一個；
8、測試時間：（0～9999）s 范圍內可設定；
9、試驗次數：（0～99999）次范圍內可設定；
10、充電接口水平軸線高度可調節范圍：（800~1550）mm；
11、電子鎖止裝置開關電源：（0～24）VDC 可調，電源正負極性可編程控制實現電子鎖解鎖/閉鎖功能。
12、具備對機械鎖止裝置觸發機構施加解鎖外力的裝置，可采用電動、彈簧秤、砝碼等方式實現，解鎖外力要求滿足（120±5）N 和（200±10）N 兩種規格。

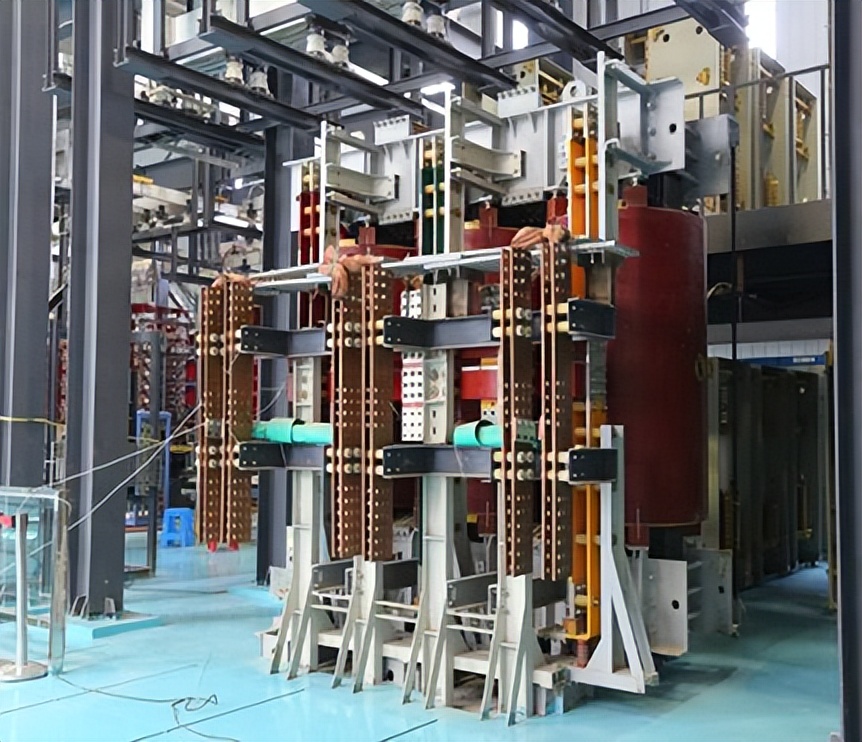

六、限制短路電流耐受試驗系統
主要技術參數：
1、測試項目：交流充電連接裝置限制短路電流耐受試驗；
2、執行標準：GB/T 20234.1-2023標準條款 6.2.11 和條款 7.12.1；GB/T 11918.1-2014 標準第 29 章；
3、試驗電路圖：參考圖 5 示意圖；

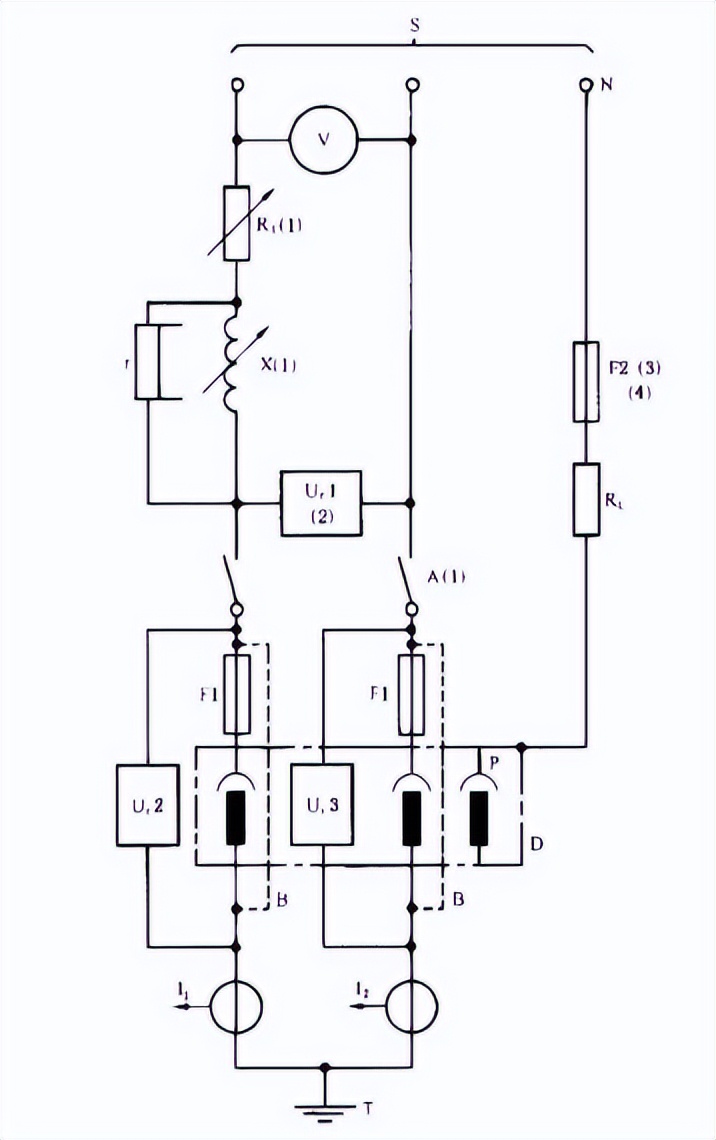

圖 5 用以驗證兩極設備的單相 a.c.或 d.c.時的短路電流耐受能力的試驗電路圖
4、控制系統：配置西門子、三菱、歐姆龍等知名品牌 PLC 模塊，并配置 7 英寸及以上彩色液晶觸摸控制屏；
5、運行方式：手動或程控運行；
6、電壓輸出范圍：單相 AC（0～300）V；
7、電流輸出范圍：AC（0～10000）A；
8、試驗期間偏差允許范圍： 電流 95%～105%；電壓 100%～105%；頻率 95%～105%；
9、電流的精度等級為 0.5 級或更優，分辨力≤1A；
10、電壓的精度等級為 0.5 級或更優，分辨力≤1V；
11、最大諧振沖擊時間：20ms；
12、負載形式：純電阻；
13、具備對試驗電路進行校驗功能；
14、具有過載和過壓、過熱保護功能；
15、系統底部配置萬向腳輪，方便移動。

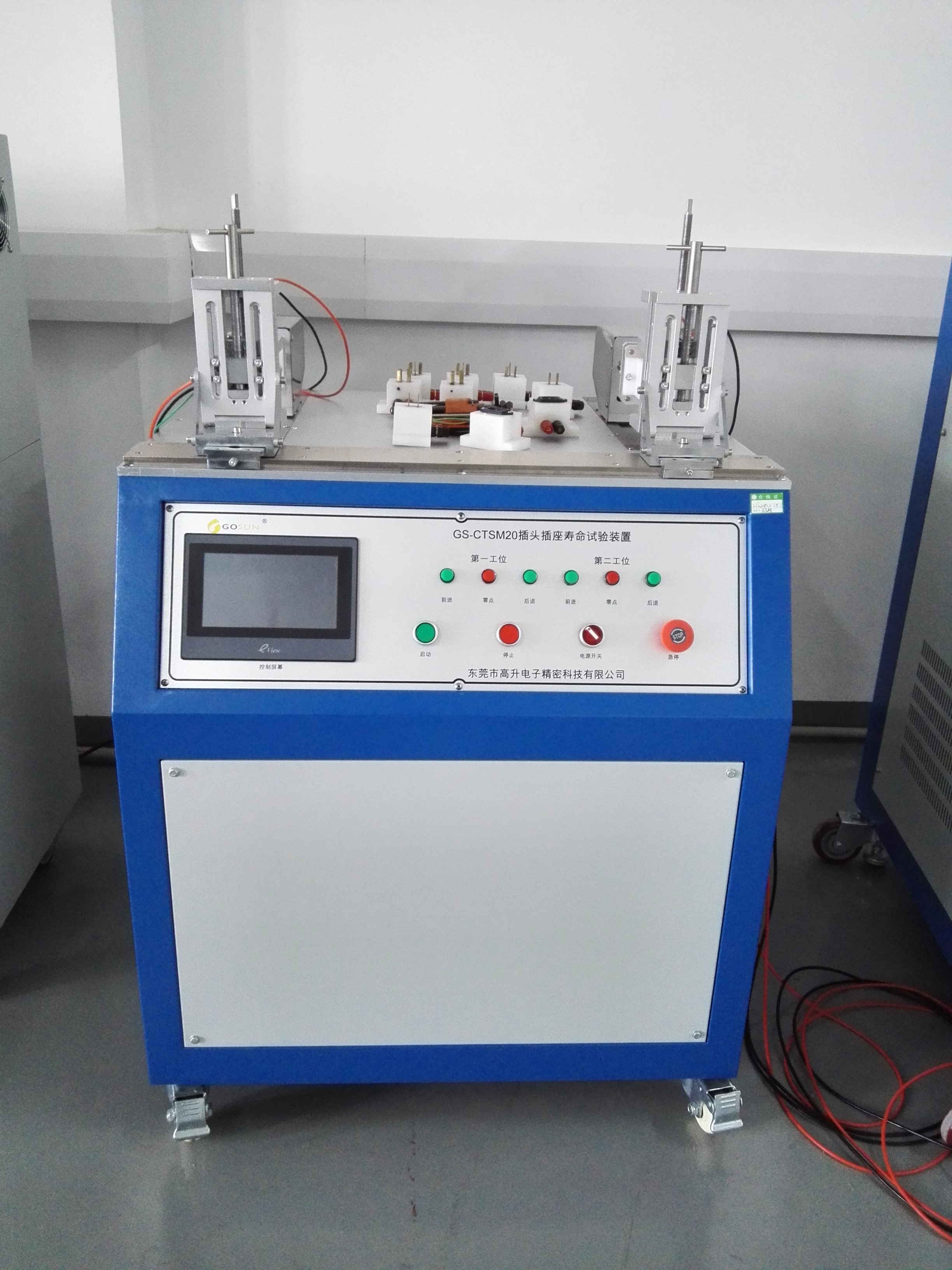

七、充電接口插拔壽命試驗機
主要技術參數：
1、測試項目： a）機械鎖止裝置部分壽命試驗；b）分?jǐn)嗄芰Γ籧）正常操作（使用壽命）；
2、執行標準： GB/T 20234.1-2023 標準機械鎖止裝置部分壽命試驗對應條款 6.3.4.4 b）和條款 7.15.1.2；
分?jǐn)嗄芰?duì)應條款 6.3.11 和條款 7.22；正常操作（使用壽命）對應條款 6.3.12 和條款 7.23；GB/T 11918.1-2014 標準第 20 章；
3、控制系統：配置西門子、三菱、歐姆龍等知名品牌 PLC 模塊，并配置 7 英寸及以上彩色液晶觸摸控制屏；
4、運行方式：手動或程控運行；
5、具備模擬充電接口正常操作功能，既能夠結合充電接口插拔操作、機械鎖止裝置和電子鎖止裝置解鎖/閉鎖操作，也可單獨進行測試，具備可編程設置試驗速度、試驗時間和試驗次數；
6、動力系統：采用電動方式實現充電接口插拔操作；
7、夾具要求：X/Y/Z 三維可調，適配國標、美標、歐標交/直流充電接口夾具或通用夾具；
8、自動翻轉：具備充電槍夾持處自動翻轉機構，可 90o 翻轉，并且翻轉保持時間在（0～600）s 范圍內可任意設定；
9、試驗次數：（0～999999）次范圍內可任意數值預設，計數到達設定值時能自動停機；
10、分?jǐn)嗄芰油〞r(shí)間：（1～999.9）s 可設定；
11、插拔速率：每分鐘 7.5 個行程，行程可調節；
12、試驗行程：在（0～150）mm 范圍內任意可調；
13、試驗速度：在（0～1000）mm/s 范圍內任意設定可調節；
14、力值顯示：可顯示最大插入力、最大拔出力及當前力值，力值范圍（0～500）N，示值誤差≤±0.5%F.S.,分辨力≤0.1N；
15、鎖止裝置：具備鎖止裝置自動按壓功能，模擬正常操作工況；
16、電子鎖止裝置用開關電源：（0～24）VDC 可調，電源正負極性可編程控制實現電子鎖解鎖/閉鎖功能；
17、溶液槽盒：具備三種測試液體槽；
18、浸液要求：浸泡液體次數，浸泡時間，涼干時間，插拔次數，循環次數可設置；
19、試驗工位：1 個工位。
八、充電槍電子鎖止裝置綜合試驗機
主要技術參數：
1、測試項目： a）電子鎖止裝置正常操作（使用壽命）試驗；
b）電子鎖止裝置手動應急解鎖測試；
c）電子鎖止裝置極限條件循環壽命；
d）電子鎖止裝置結構強度試驗；
2、執行標準：GB/T 20234.1-2023 標準
電子鎖止裝置正常操作（使用壽命）試驗對應條款 6.3.4.7 和條款 7.15.2.1；
電子鎖止裝置手動應急解鎖測試對應條款 6.3.4.7 和條款 7.15.2.2；
電子鎖止裝置極限條件循環壽命對應條款 6.3.4.7 和條款 7.15.2.3；
電子鎖止裝置結構強度試驗對應對應條款 6.3.4.9 和條款 7.15.3.2；
3、試驗對象：
直流車輛插頭電子鎖止裝置（參考 GB/T 20234.1-2023 標準圖 10、圖 11）；
交流車輛插座電子鎖止裝置（參考 GB/T 20234.2-2025 標準圖 A.2）；
直流車輛插頭機械鎖止裝置（參考 GB/T 20234.1-2023 標準圖 10、圖 11）；
交流車輛插頭機械鎖止裝置（參考 GB/T 20234.2-2025 標準圖 A.1、圖 A.3）；
4、夾具要求： a）滿足獨立電子鎖止裝置夾具或通用夾具；
b）滿足國標、美標、歐標交直流充電接口夾具或通用夾具；
5、控制系統：配置西門子、三菱、歐姆龍等知名品牌 PLC 模塊，并配置 7 英寸及以上彩色液晶觸摸控制屏；
6、運行方式：手動或程控運行；
7、測試功能：具備頂桿式電子鎖測試功能；
8、具備對電子鎖止裝置進行手動解鎖操作，采用電控自動操作方式，實現編程以滿足電子鎖止裝置正常操作（使用壽命）要求，解鎖力要求滿足（0~50）N，示值誤差≤±0.5%F.S.,分辨力≤0.1N；
9、具備對電子鎖止裝置的鎖桿機構施力裝置，施力裝置可對鎖桿末端夾持，并施加軸向推力或拉力，測力范圍要求滿足（0~50）N，示值誤差≤±0.5%FS,分辨力≤0.1N，可調節施力速率并保持恒定力值；施力裝置能測量受力部位的位移量和鎖桿位置狀態，位移測量范圍滿足（0~50）mm，示值誤差≤±0.02mm,分辨力≤0.01mm；
10、極性轉換：PLC 程序自動切換，并監測到電子鎖狀態反饋后 1s 切換；
11、開關電源：（0～24）VDC 可調，電壓精度等級為 0.5 級或更優，分辨力≤0.1V；
12、正向?qū)ǎ海?~5000）ms 范圍內可任意設定，分辨力≤1ms；
13、反向?qū)ǎ海?~5000）ms 范圍內可任意設定，分辨力≤1ms；
14、間隔時間：（0~60）s 范圍內可任意設定，分辨力≤1s；
15、具備反饋電子鎖解鎖/閉鎖信號的監測裝置，記錄信號通斷狀態和次數；
16、故障判定：內置信號反饋判定，異常自動停機；
17、試驗次數：（0~99999）次范圍內任意設定。

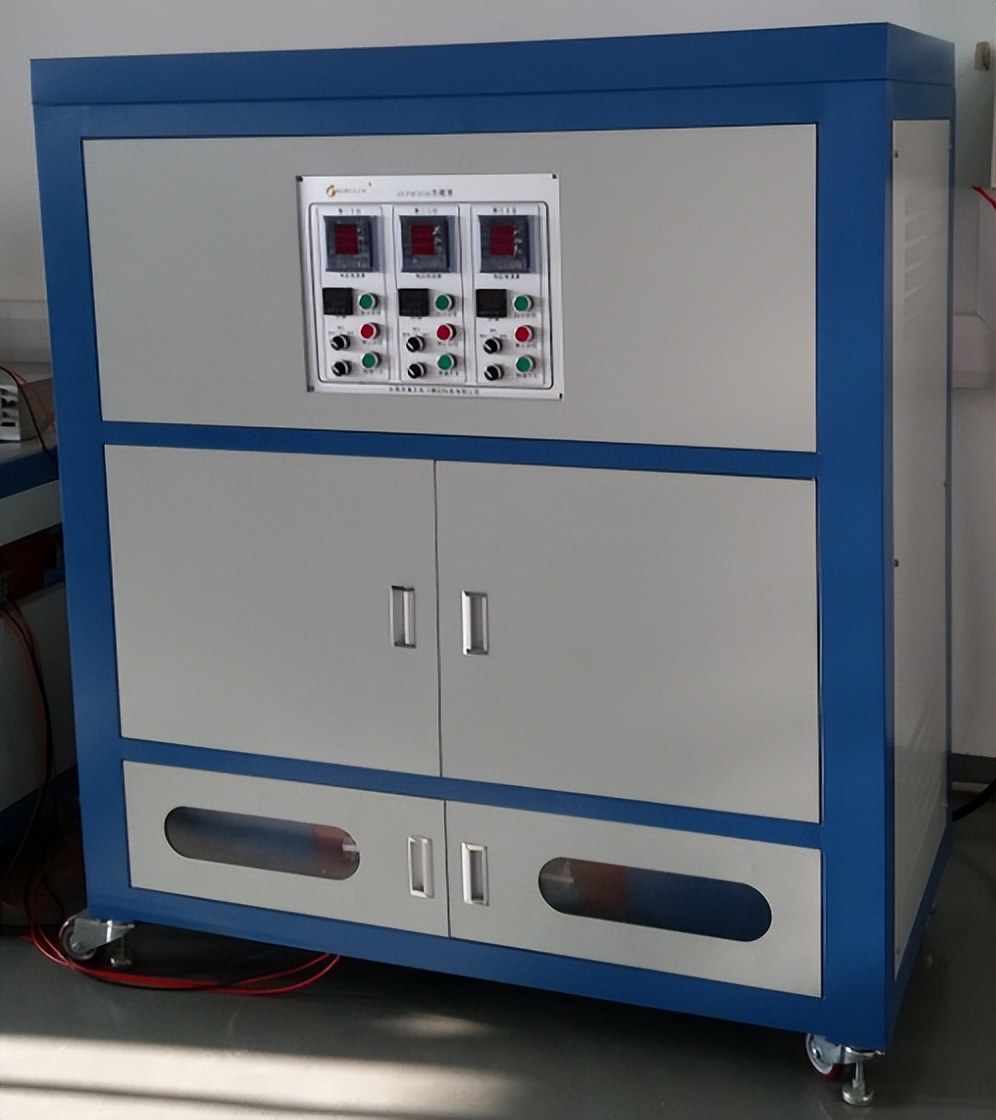

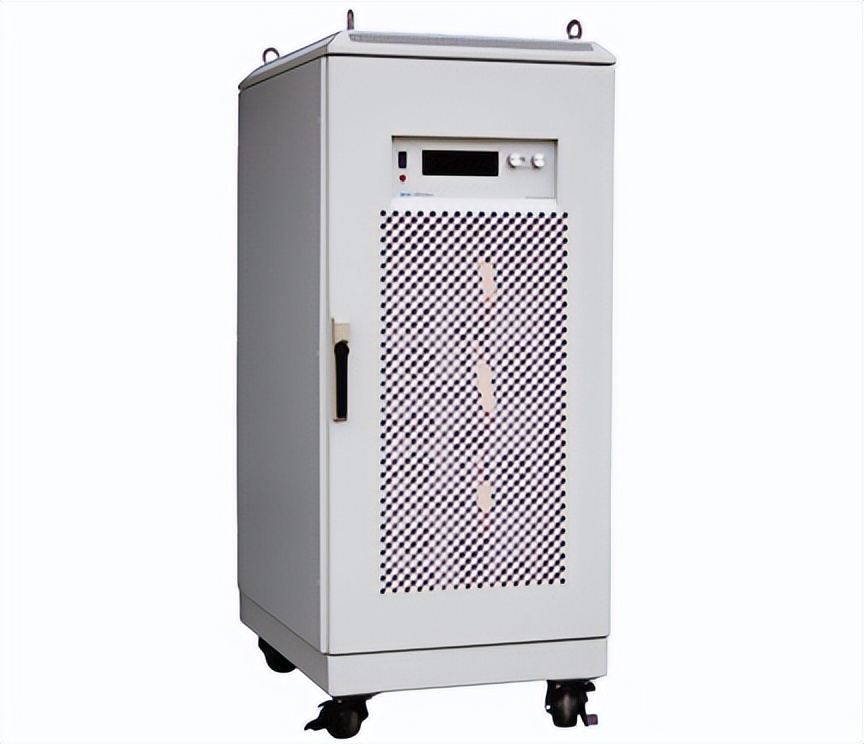

九、交流充電接口負載柜
主要技術參數：
1、測試項目：分?jǐn)嗄芰Γ?/span>
2、執行標準：GB/T 20234.1-202X 標準條款 6.3.11 和條款 7.22；GB/T 11918.1-2014 標準第 20 章；
3、試驗電路圖：參考圖 7 示意圖，兩極電器附件要在一半的行程數之后，操作選擇開關 C——選擇開關 C 將金屬支架與易觸及金屬部件連接到電源的其中一個極；

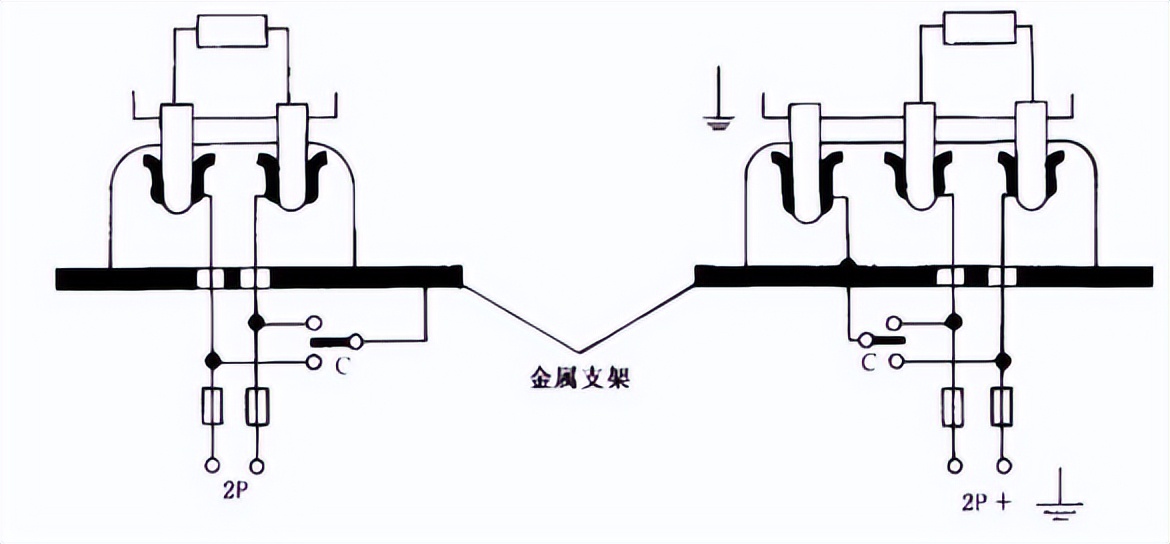

圖 7 分?jǐn)嗄芰υ囼?yàn)電路圖
4、控制系統：配置西門子、三菱、歐姆龍等知名品牌 PLC 模塊，并配置 7 英寸及以上彩色液晶觸摸控制屏；
5、運行方式：手動或程控運行；
6、額定電流輸出范圍：AC（0~80）A 連續可調，電流精度等級為 0.5 級或更優，分辨力≤0.1A；
7、額定電壓輸出范圍：AC（0~450）V 連續可調，電壓精度等級為 0.5 級或更優，分辨率≤1V；
8、負載輸出：單相；
9、功率因數：0.5~0.96 連續可調；
10、功率因數 PF：分辨率 0.02；
11、數據顯示：電壓、電流、功率、功率因數；
12、輸出額定功率：不少于 40kW；
13、輸出方式：阻性＋感性，無級調節，電感可選擇接入或斷開；
14、輸出頻率：50/60Hz 可調；
15、工作方式：間斷或連續方式；
16、具有漏電和過電流過載保護功能；
17、負載箱底部配置萬向腳輪，方便移動。
十、圓導體的可插入性量規
主要技術參數：
1、測試項目：最大橫截面積的導體的插入能力；
2、執行標準：GB/T 20234.1-2023 標準條款 6.3.8.1；GB/T 11918.1-2014 標準條款 11.2.1；
3、設備構造：參考圖 8 示意圖；

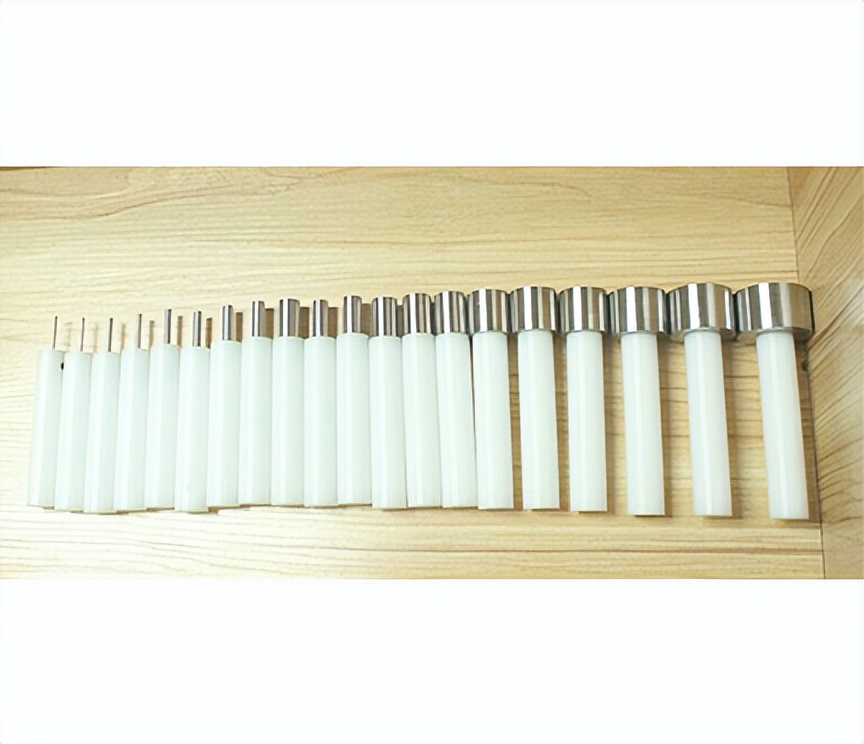

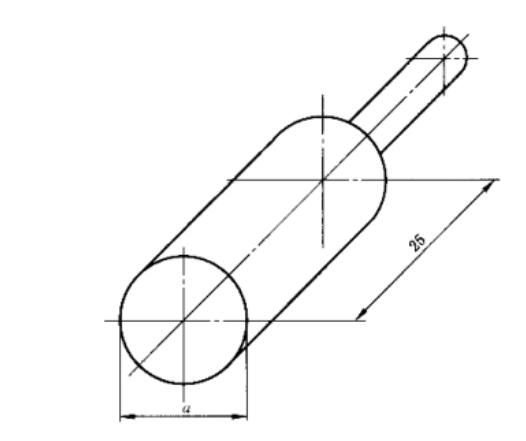

圖 8 用以檢查最大規定橫截面積的未經處理的圓導體的可插入性的量規
4、材料：優質的 SuS304 號不銹鋼；
5、量規規格：φ1.6mm~φ41mm，詳見表 1；
6、數量：共 20 件。

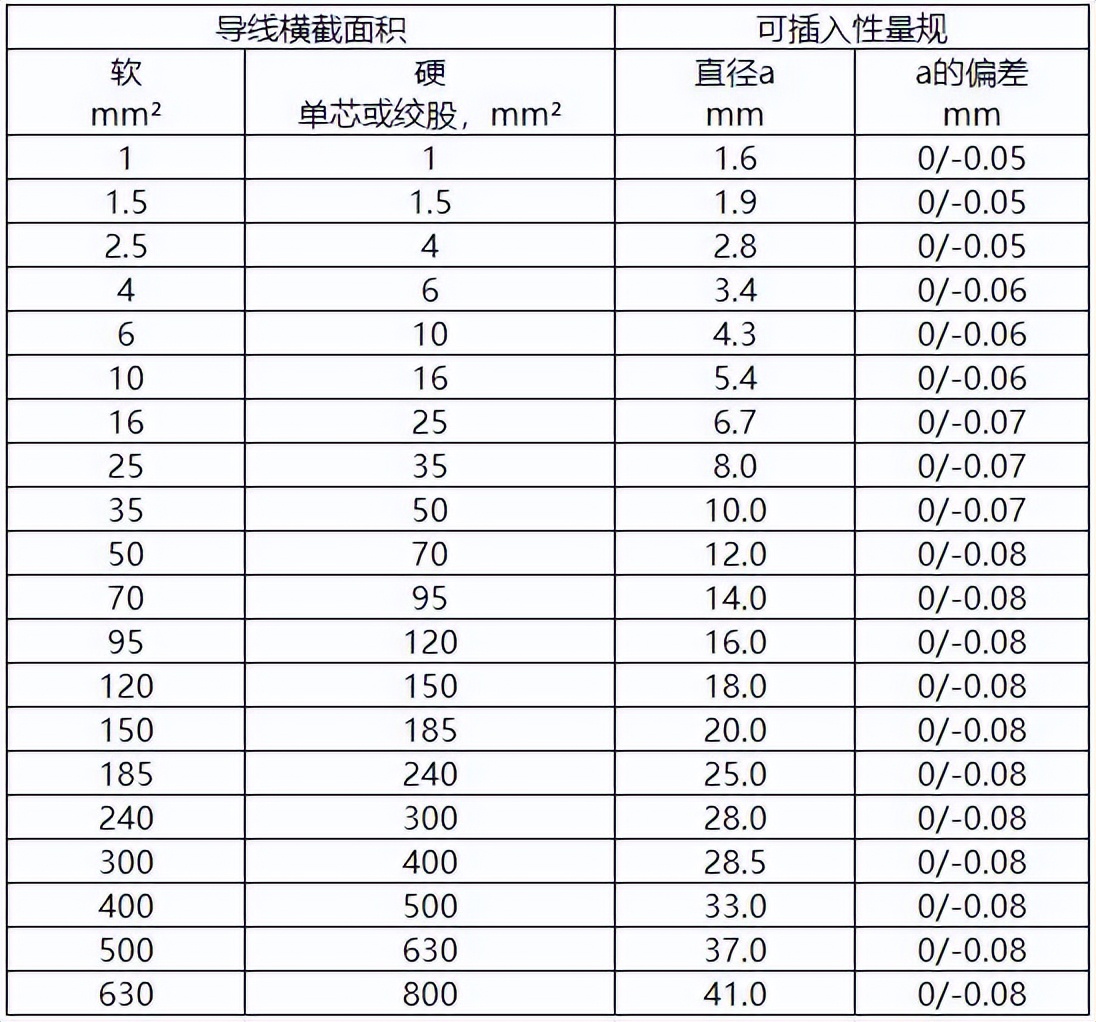

表 1 導體的最大橫截面積與對應的量規規格

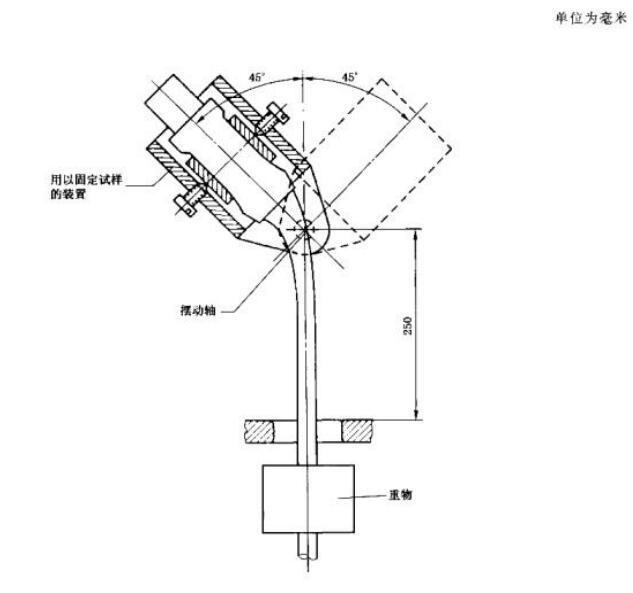

十一、導體損傷程度試驗機
主要技術參數：
1、測試項目：端子的機械試驗；
2、執行標準：GB/T 20234.1-2023標準條款 6.3.8.1 和 7.19.1；GB/T 11918.1-2014 標準條款 11.5；
3、設備構造：參考圖 9 示意圖；

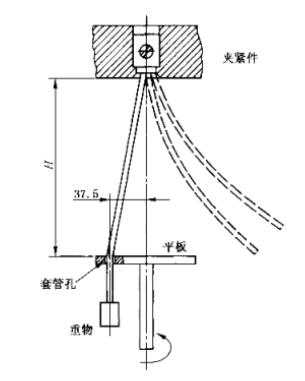

圖 9 端子機械試驗裝置示意圖
4、旋轉速率：(10±2)r/min；
5、旋轉半徑：(37.5±1)mm；
6、試驗高度距離：（250～660）mm 可調，誤差范圍[-1.5mm,+1.5mm]；
7、重物砝碼：0.3kg、0.4kg、0.7kg、0.9kg、1.4kg、2.0kg、2.9kg、4.5kg、6.8kg、9.5kg、10.4kg、14.0kg、15.0kg、16.8kg 規格各一個；
8、套管孔直徑規格：至少包含 6.5mm、9.5mm、13mm、14.5mm、15.9mm、19.1mm、22.2mm、25.4mm 規格；
9、試驗次數：（0～999999）次任意設定；
10、試驗時間：（0～9999）s 任意設定；
11、采用雙螺桿龍門式設計，采用電機驅動，按鍵控制升降高度，高度值通過高度刻度標尺讀數；
12、砝碼升降方式：采用氣動升降方式。

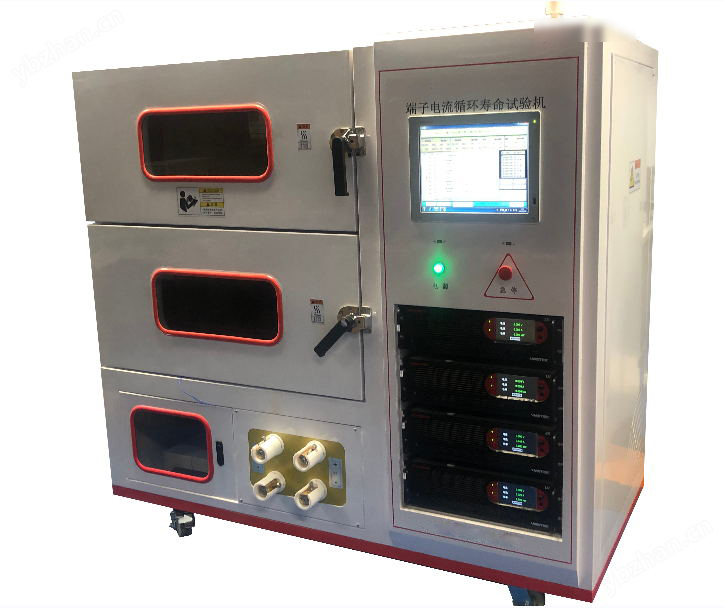

十二、端子耐電流循環試驗機
主要技術參數：
1、測試項目：a）耐電流循環試驗；b）觸頭耐久；
2、執行標準： GB/T 20234.1-2023 標準；耐電流循環試驗對應條款 6.3.8.2 和 7.19.2；觸頭耐久對應條款 6.3.20 和 7.31；
3、試驗電路：參考圖 10 示意圖，在無空氣對流的封閉箱內測試；
4、控制系統：配置西門子、三菱、歐姆龍等知名品牌 PLC 模塊，并配置 7 英寸及以上彩色液晶觸摸控制屏；
5、運行方式：手動或程控運行；
6、溫升測量：通道數不少于 48 路，溫度測試范圍（-50~400）℃，溫度測試誤差范圍[-0.2℃,+0.2℃]，分辨率≤0.1℃；

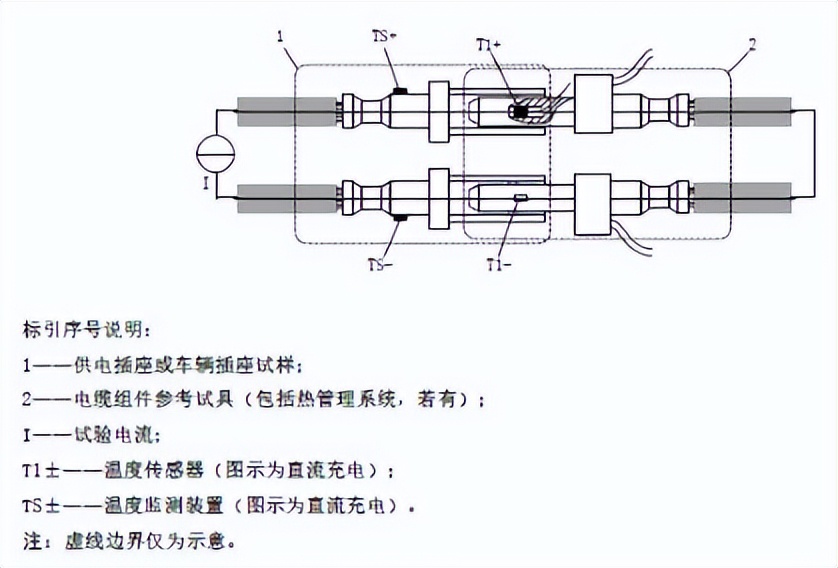

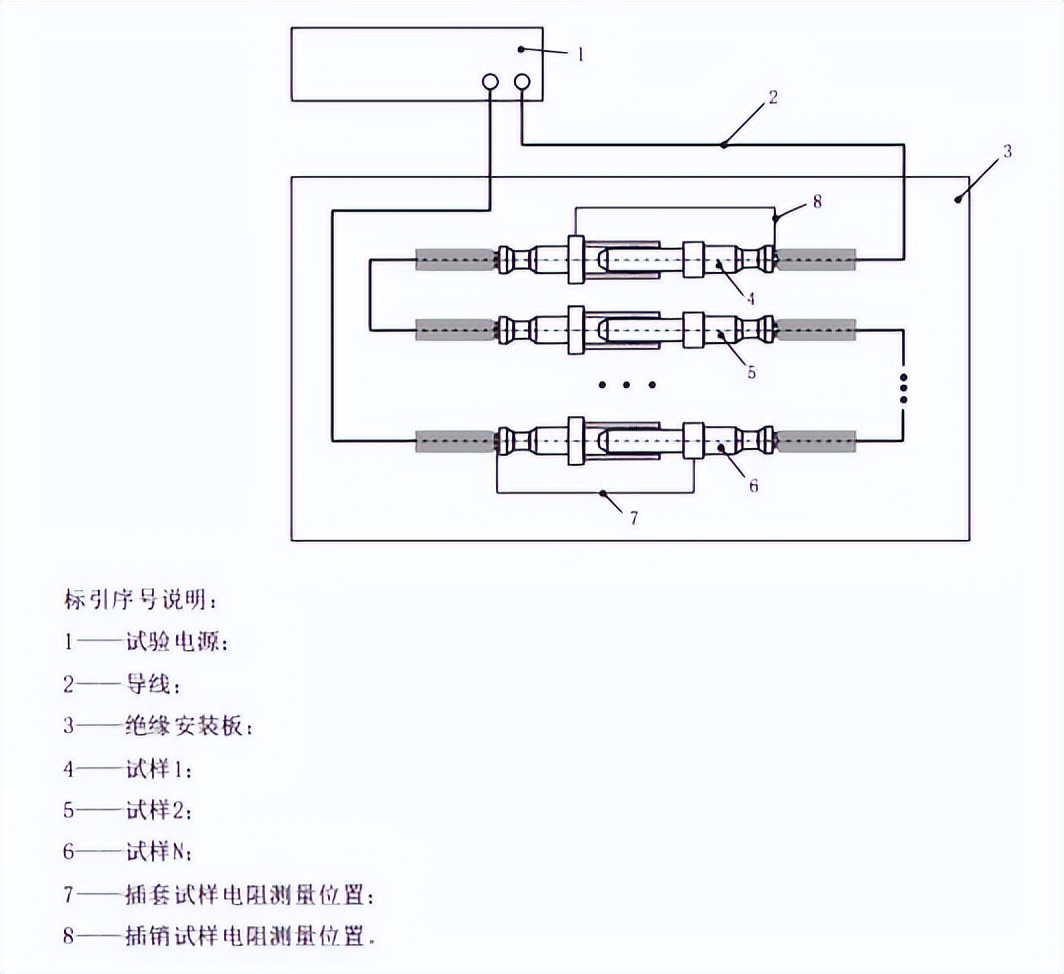

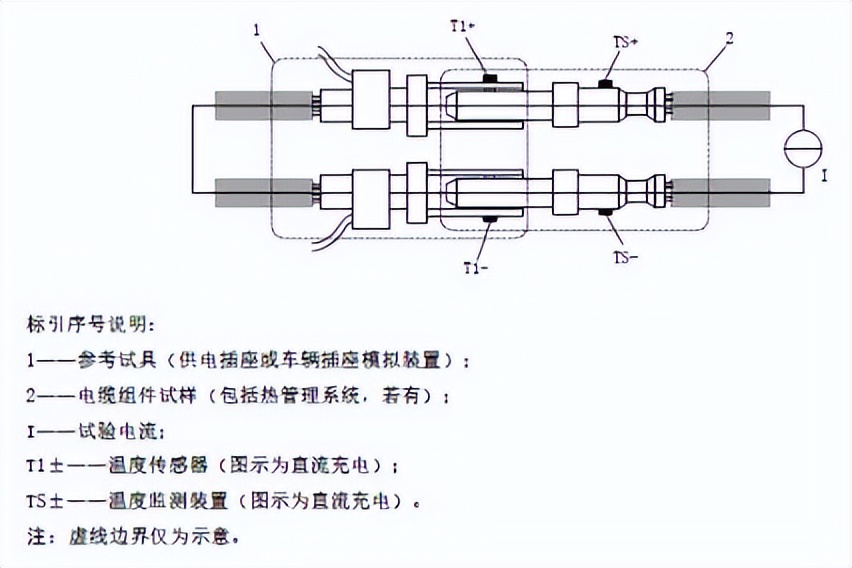

圖 10 電流循環試驗電路圖
7、熱電偶：支持 J、K、E、S、N、B、R 型熱電偶測量；
8、電源額定電壓輸出范圍：AC（0~10）V（單相），DC（0~10）V，電壓精度等級為 0.5 級或更優，分辨力≤0.1V；
9、電源額定電流輸出范圍：AC（0~300）A（單相），DC（0~1000）A，電流精度等級為 0.5 級或更優，分辨力≤1A；
10、電源設置方式：具備可程式編輯設置，能設置不少于 10 段的電流程序，帶時鐘開關功能，操作界面設定，自動調整，自動復位；
11、電流補償功能：具備多段電流補償功能，確保溫度準確性，可通過補償系數自行校準；
12、輸出工位：交流和直流各 1 個工位；
13、數據顯示：可實時顯示各通道溫度值，電流值、以及時間軸曲線圖；
14、采樣頻率：100ms~5s 可調；
15、數據記錄間隔：（1~3600）s 可調；
16、數據保存：具備測試數據自動或者手動保存功能；
17、數據導出：具備 USB 數據導出功能，數據能導出 CSV、XLSX 等格式文件；
18、配置直流低電阻計，測試電阻范圍 0.1μΩ~20MΩ，電阻測量誤差范圍[-0.02%,+0.02%]，測試電流范圍覆蓋（0~100）mA，配置四端開爾文測試夾；
19、配置觸頭耐久試驗插拔作動裝置，該裝置可按實車安裝供電插座或車輛插座與供電插頭或車輛插頭，實現插入/拔出動作。裝置主體空間尺寸應不大于長寬高800mm×800mm×800mm，確保其可移動放置于內部尺寸為 1m×1m×1m 的溫箱內，能在（0~80）℃的環境溫度范圍長時間持續工作。系統能手動或程序運行，具備設置插入次數、拔出次數、動作間隔時間參數，顯示已完成插入/拔出動作次數。
十三、充電接口溫升測試系統
主要技術參數：
1、測試項目：a）溫度監測；b）溫升；
2、執行標準：GB/T 20234.1-2023標準；溫度監測對應條款 6.2.9 和 7.24；溫升對應條款 6.3.13 和 7.24；溫升試驗用參考試具對應附錄 B；
4、控制系統：配置西門子、三菱、歐姆龍等知名品牌 PLC 模塊，并配置 7 英寸及以上彩色液晶觸摸控制屏；
5、運行方式：手動或程控運行；
6、溫升測量：通道數不少于 20 路，溫度測試范圍（-50~400）℃，溫度測試誤差范圍[-0.2℃,+0.2℃]，分辨率≤0.1℃；
7、熱電偶：支持 J、K、E、S、N、B、R 型熱電偶測量；
8、主電源額定電壓輸出范圍：AC（0~10）V（單相），電壓精度等級為 0.5 級或更優，分辨力≤0.1V；
9、主電源額定電流輸出范圍：AC（0~1200）A（單相），電流精度等級為 0.5 級或更優，分辨力≤1A；
10、控制觸頭電源：電流范圍 AC（0~2）A；
11、電源設置方式：具備可程式編輯設置，能設置不少于 10 段的電流輸出程序，可連續實施不同電流值，帶時鐘開關功能，操作界面設定，自動調整，自動復位；
12、電流補償功能：具備多段電流補償功能，確保溫度準確性，可通過補償系數自行校準；
13、輸出工位：1 個工位；
14、數據顯示：可實時顯示各通道溫度值，電流值、以及時間軸曲線圖；
15、采樣頻率：10ms~5s 可調；
16、數據記錄間隔：（1~3600）s 可調；
17、數據保存：具備測試數據自動或者手動保存功能，存儲空間至少 8GB 以上；
18、數據導出：具備 USB 數據導出功能，數據能導出 CSV、XLSX 等格式文件；
19、配置絕緣纖維板，尺寸不小于長 1000mm×寬 1000mm；
20、溫升試驗用參考試具通則要求：基本結構尺寸應符合 GB/T 20234.2 和 GB/T20234.3 最新標準的要求，參考試具內部應無墊圈或密封圈，配有支架方便在試驗臺上使用；
21、配置直流車輛插座（參考 250A）、交流車輛插座（參考 32A 和 63A）參考試
各一套，配 K 型熱電偶，線徑不大于 0.3mm，配端子或端頭加熱單元，總加熱功率不小于 50W，熱電偶和加熱單元安裝位置參考圖 15 和圖 16；

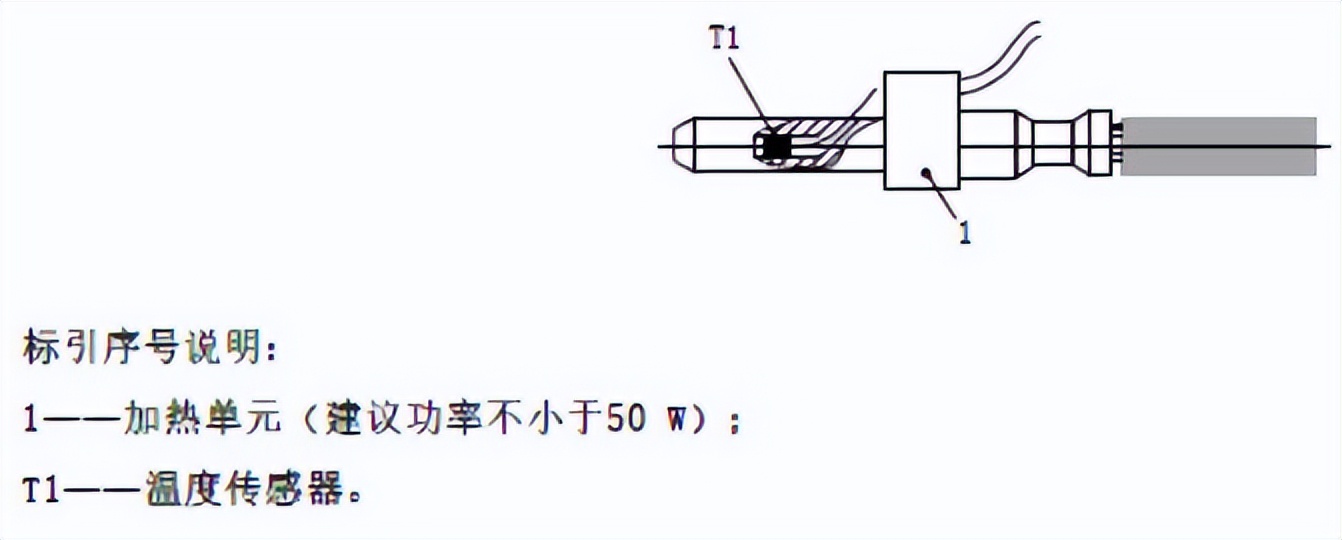

圖 15 溫度監測試驗參考試具（插套）
圖 16 電纜組件溫度監測試驗布置
22、配置直流車輛插頭（250A）、交流車輛插頭（32A 和 63A）參考試具各一套，配 K 型熱電偶，線徑不大于 0.3mm，配端子或端頭加熱單元，總加熱功率不小于 50W，熱電偶和加熱單元安裝位置參考圖 17 和圖 18；

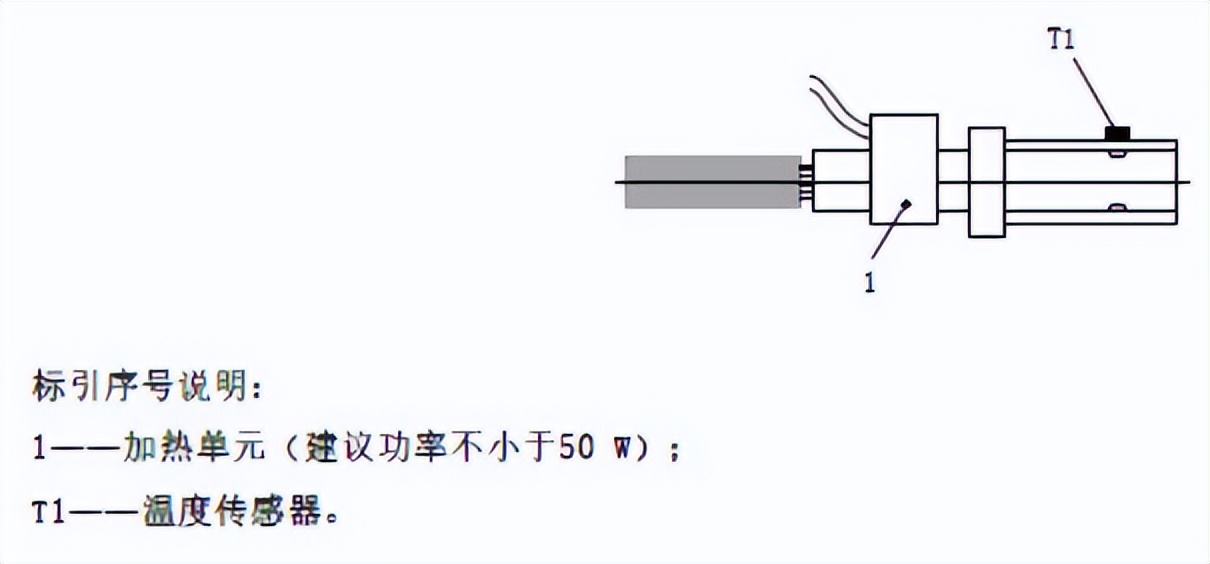

圖 17 溫度監測試驗參考試具（插銷）
圖 18 供電插座和車輛插座溫度監測試驗布置
23、配置加熱源，輸出工位不少于 3 個，每個工位的額定輸出功率不少于 50W，加熱范圍（15～95）℃，溫升速率控制在（2.5±0.5）K/min。具備溫度可控功能，通過溫感線反饋控制輸出功率，實現溫度保持；具備可編輯程序，可設置連續溫度點以及對應保持時間。
十四、擺球加落球沖擊試驗裝置
主要技術參數：
1、測試項目：擺球沖擊試驗；
2、執行標準：GB/T 20234.1-2023標準條款 6.2.10.2 和條款 7.11.2；GB/T 11918.1-2014 標準條款 24.2 和附錄 A；
3、設備結構：參考圖 19 示意圖；

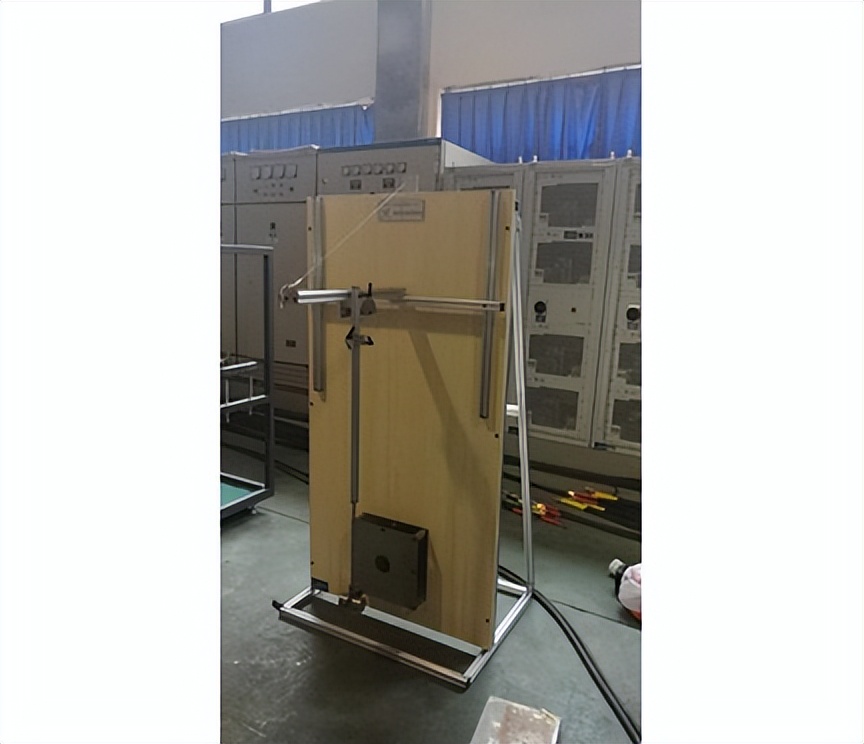

圖 19 擺球沖擊試驗裝置
4、控制方式：配置西門子、三菱、歐姆龍等知名品牌 PLC 模塊，并配置 7 英寸及以上彩色液晶觸摸控制屏；
5、鋼球：質量為 0.535kg，直徑為 50.8mm 鋼球兩個；
6、跌落高度：（500~1000）mm 連續可調，高度測量誤差范圍[-0.02mm,+0.02mm]；
7、沖擊能量：鋼球擺動或落下沖擊試樣能實現 1J、2J、3J 和 4J 沖擊能量，并給出相應高度指示；
8、落球釋放：PLC 控制電磁鐵通斷，觸摸屏操作；
9、對準方式：紅外線對準；
10、升降系統：電動升降機構；
11、沖擊高度控制：采用電動方式；
12、落球高度顯示：數字顯示，手動調整；
13、配置固定被測樣品的萬能夾具，落球或擺球能沖擊試樣側面和正面的幾何中心，并能實現試樣垂直于安裝面的軸線旋轉 90o~360 o。
十五、充電插座蓋壽命試驗機
主要技術參數：
1、測試項目：正常操作（使用壽命）；
2、執行標準：GB/T 20234.1-2023 標準條款 6.3.12 和條款 7.23；
3、控制方式：配置西門子、三菱、歐姆龍等知名品牌 PLC 模塊，并配置 7 英寸及以上彩色液晶觸摸控制屏；
4、運行方式：手動或程控運行；
5、插座蓋試驗驅動方式：氣動按壓結構，電動旋轉閉合；
6、插座蓋試驗速度：（0～15）次/min；
7、試驗次數：（0-99999）次可設置。
十六、模擬車輛碾壓試驗機
主要技術參數：
1、測試項目：車輛碾壓；
2、執行標準：GB/T 20234.1-2023標準條款 6.2.12 和條款 7.13；
3、控制方式：配置西門子、三菱、歐姆龍等知名品牌 PLC 模塊，并配置 7 英寸及以上彩色液晶觸摸控制屏；
4、運行方式：手動或程控運行；
5、動力系統：伺服電機加渦輪蝸桿減速；
6、承載載荷：（5000±250）N 和（11000±550）N 兩種規格，可根據實驗要求進行力值切換；
7、碾壓速度：（8±2）km/h，速度可調；
8、配置 P225/75 R15 輪胎和配套輪轂各一個，輪胎充氣裝置（充氣接口和氣壓表）一套；
9、承載底板：附有水泥面的底板，可配置固定治具；
10、具備安全措施，防止人員機械傷害。
二維碼（微信公眾號）
二維碼（新浪微博）
關閉返回
