引言： 航空電線耐干濕電弧測試試驗裝置是評估航空用電線絕緣在電弧環境下抗破壞能力的關鍵設備，對保障航空航天電氣線路互聯系統(EWIS)的安全性至關重要。隨著國產大飛機ARJ21、C919等機型的研發成功，國內對航空線纜產品的安全性要求越來越高，對電弧測試設備的專業化需求也日益增長。本文將全面解析航空電線耐干濕電弧測試裝置的開發定制要點，并推薦介紹國內專業的制造廠家。
耐干濕電弧測試裝置的整體技術要求：
耐干濕電弧測試裝置是評估航空電線絕緣性能的專業設備，需要滿足嚴格的國際標準和技術規范。這類裝置通過模擬電線在實際運行中可能遭遇的電弧情況，來檢測其絕緣材料的抗破壞能力。
- 核心功能：耐干濕電弧測試裝置需要具備干態與濕態兩種測試模式，以模擬不同的電弧產生條件。干電弧試驗?zāi)M絕緣已老化電線通電時由于安裝缺陷及摩擦等因素引起的電弧現象，其試驗原理是用刀具切割破壞絕緣層以引發電??；濕電弧試驗則模擬絕緣已老化電線通電時經由水和其它能傳導的液體等所引發的電弧現象，通過將鹽水滴在預先破壞的電線上使電線間形成導電通路來產生電弧。
- 測試標準：主流的國際標準包括美標 ASTM D495 、SAE AS22759/54A[1-2]、SAE AS 4373E-2012中方法508（干電?。?09（濕電?。┮约皻W標BS EN3475-603：2011（濕電?。?、BS EN3475-604：2010（干電弧）。國內標準GJB 773B-2015《航空航天用含氟聚合物絕低頻電線電纜通用規范》也引用了SAE AS 4373E-2012標準中規定的試驗方法以及GB/T 33343-2016中第8.7節“耐干電弧”和第8.8節“耐濕電弧”試驗相關內容。
- 關鍵參數：這類裝置通常需要滿足以下技術要求：試驗負載電流1A±0.2A；電壓精度0.1V，偏差±1%；電流精度0.01A，偏差±1%；測試時間1-99999999秒連續可設；摩擦片運動速度0.5±0.05次/秒；滴液速度100±10mg/分鐘（約8-10滴）。電源系統需要提供400Hz、(108-118)V的三相交流電，這是航空電氣系統的典型特征。
- 試樣制備：根據SAE AS 4373E和GJB 773B標準，測試需使用7根長度為35cm的電線捆扎固定在一起組成線束，捆扎后的線束結構為上層2根，中層3根，下層2根。其中上層和中層5根為"主動線"，需接通400Hz、(108-118)V、1A三相電；下層2根為"被動線"，固定在試驗裝置底座且無需通電。
耐干濕電弧測試裝置開發與定制的關鍵技術：
開發一套符合標準的航空電線耐干濕電弧測試裝置需要整合多項關鍵技術，涉及機械設計、電氣控制、安全防護等多個工程領域。這些技術的合理運用直接關系到測試結果的準確性和設備的可靠性。
- 機械切割系統：干電弧測試的核心部件，需采用高精度伺服電機驅動切割裝置。典型的配置包括伺服電機、絲桿、導軌、滑塊和切割刀片組成的高精度運動系統，能夠?qū)崿F(xiàn)刀片在試樣上的往復切割運動。刀片運動參數需可精確調節：行程1-10cm（標準3.81±0.3cm）、速度0.5±0.05次/秒、上下行程可調0-6cm，刀片上加砝碼250±25g以保持恒定的切割壓力。中國航空綜合技術研究所開發的裝置采用伺服電機通過絲桿螺母機構驅動刀片，固定塊上方通過支撐板連接刀片，刀片的刀刃端與試樣固定槽內的試樣相對應，可精確模擬機械損壞導致的電弧。
- 滴液控制系統：濕電弧測試的關鍵模塊，需采用高精度蠕動泵（如保定雷夫蠕動泵）實現電解液的精確輸送，滴液速度控制在100±10mg/分鐘（約8-10滴/分鐘）。系統應包括溶液槽、蠕動泵、滴液針頭和廢液收集槽等組件。滴液位置必須精確對準試樣上的凹槽（兩凹槽間距6.0-6.5mm），以確保電解液能有效連接兩個暴露的導體形成導電通路。
- 電氣參數控制系統：需要能夠提供400Hz航空電源的發電系統，包括發電機、變頻器、鎮流器和可變電阻等組件。發電機需提供20KVA的功率，為設備提供400/230V的電源，變頻器將電源頻率提升至400Hz。電路需配置精確的可變電阻來模擬不同長度的電纜阻抗，電阻值通常需要支持0Ω、0.5Ω、1.0Ω、1.5Ω和2.0Ω等多檔位調節。電流和電壓的測量精度分別需達到0.01A和0.1V，偏差不超過1%。
- 安全防護系統：由于電弧測試會產生有害氣體和高溫，裝置必須配備完善的安全防護措施。典型配置包括：氣體處理箱與廢氣處理裝置，用于處理測試產生的有毒氣體；排風扇和排煙管，將有害氣體排出室外；多重電路保護，包括7.5A保護電路斷路器（5個）和30A短路保護斷路器；急停按鈕，用于緊急情況下快速切斷電源。廢氣處理裝置可采用活性炭吸收棉等處理材料，確保排放安全。
- 智能控制系統：先進的航空電線電弧測試裝置通常采用西門子PLC作為主控制器，配以10寸高清電容觸摸屏（如昆侖通泰品牌）實現參數設置和過程監控?？刂葡到y(tǒng)應實現以下功能：電壓、電流、流量等參數的實時顯示與記錄；測試程序的自動化執行；斷路器跳脫時間的精確計時（1-99999999秒）；測試數據的存儲與分析；手動/自動兩種試驗結束方式。
定制開發注意事項：
航空電線耐干濕電弧測試裝置的定制開發是一項復雜的系統工程，需要綜合考慮標準符合性、技術可行性、操作便捷性以及安全可靠性等多方面因素。在定制過程中，以下幾個關鍵點需要特別關注。
- 明確測試標準與要求：定制前需明確產品需要符合的具體標準（如AS4373、GJB773或EN3475），不同標準對試樣制備、電路參數、測試流程等有不同規定。例如，美標SAE AS4373建議選用20AWG導體線規，而歐標EN3475理論上可選用任何導體線規進行試驗。美標規定被試電線每根長度為35cm，歐標則為50cm；美標規定為5根主動線和2根被動線，歐標規定為6根主動線和1根被動線。測試電流方面，美標規定固定電流值1A，15組線束試驗電流一致；歐標則按導體線規的不同分別規定6種試驗電流，每種電流測3組，共需18組線束。
- 試樣制備的標準化：試樣制備的細節會顯著影響測試結果的可重復性。需特別注意扎帶的捆扎距離和松緊程度，線束中7根導線的排列方式（上層2根、中層3根、下層2根），以及濕電弧測試時凹槽的加工精度（兩凹槽間距6.0-6.5mm）。中國電科23所的經驗表明，在試樣制備時，扎帶的捆扎距離和松緊程度是影響測試結果重復性的關鍵因素之一。
- 關鍵參數的精確控制：干電弧測試需控制刀片的重量（250±25g）、進刀深度和運動速度（0.5±0.05次/秒）；濕電弧測試需精確控制蠕動泵的速度（100±10mg/分鐘）和水滴重量。電路保護系統的靈敏度也至關重要，熔斷開關的跳閘和復合動作必須可靠，需要進行靈敏度測試確保熔斷器正常使用。測試過程中，需實時監測并記錄電壓（108-118V）、電流（1A±0.2A）和頻率（400±7Hz）等參數，確保其偏差在允許范圍內。
- 安全防護設計：電弧測試會產生有毒氣體和高溫，設備必須配備完善的安全防護措施，包括：氣體處理箱與廢氣處理裝置（如活性炭過濾器）；設備接地電阻<1Ω；緊急停止按鈕；設備四周保留60cm安全空間；耐地震設計（地面水平加速度3m/s2，垂直加速度1.5m/s2）。中國航空綜合技術研究所的專利設計采用了氣體處理箱和廢氣處理裝置，通過活性炭吸收棉處理有害氣體，值得借鑒。
- 環境適應性設計：設備需能在嚴苛環境下穩定工作，通常要求環境溫度-30～40℃，濕度≤85%R.H.，大氣壓力80～120kPa，海拔高度≤1000m。電氣元件和機械部件選型需考慮這些因素，如伺服電機和傳感器需選擇寬溫型產品，結構材料需防腐蝕處理。設備尺寸（長1400mm×寬830mm×高1500mm）和重量（約300kg）也需考慮用戶實驗室的承重和空間條件。
- 驗證與認證：定制設備交付前需進行全面的性能驗證，包括：電氣參數精度驗證（電壓、電流、頻率等）；機械運動精度驗證（刀片行程、速度等）；滴液系統準確性驗證；保護系統可靠性測試等。建議與專業檢測機構合作，按照相關標準（如GJB773B附錄C和D）進行設備性能的第三方驗證。設備的關鍵計量參數應能溯源至國家基準，確保測試數據的權威性。
- 裝置整機安全與合規要求：
（1）電氣安全：符合GB 4793.1-2007《測量、控制和實驗室用電氣設備的安全要求》。
（2）防護等級：設備外殼IP54，防塵防水。
（3）校準證書：提供出廠校準報告，包含切割速度、電源輸出參數、電阻精度等關鍵指標。
（4）操作手冊：含設備線路圖、操作流程、維護指南及故障排除。
航空電線耐干濕電弧測試試驗裝置應用行業現狀與發展趨勢（國內專業廠家推薦）
航空電線耐干濕電弧測試技術作為航空電氣線路互聯系統(EWIS)安全評估的重要組成部分，近年來隨著國內航空航天產業的快速發展而不斷進步。了解該領域的現狀與趨勢，有助于把握未來設備開發的方向。
- 國內檢測能力現狀：據中國電科23所介紹，耐電弧試驗對國內航空線生產企業來說可能熟知者不多，但國內已有多家試驗機構具備電弧試驗?zāi)芰Γ罉?biāo)和GJB773B），目前尚無機構建立符合歐標的耐電弧檢測能力。隨著我國航空航天事業的迅猛發展，大飛機、電動和自動駕駛機車的民用普及化，涉及到線纜使用安全的耐電弧性能亦將引起更廣泛關注。國內檢測機構如二十三所檢驗中心已對進口設備部分參數能力進行了改進，并逐一進行了評價確認，以保障該項航空線纜關鍵性能參數開展試驗評價的客觀性、數據結果的準確性。

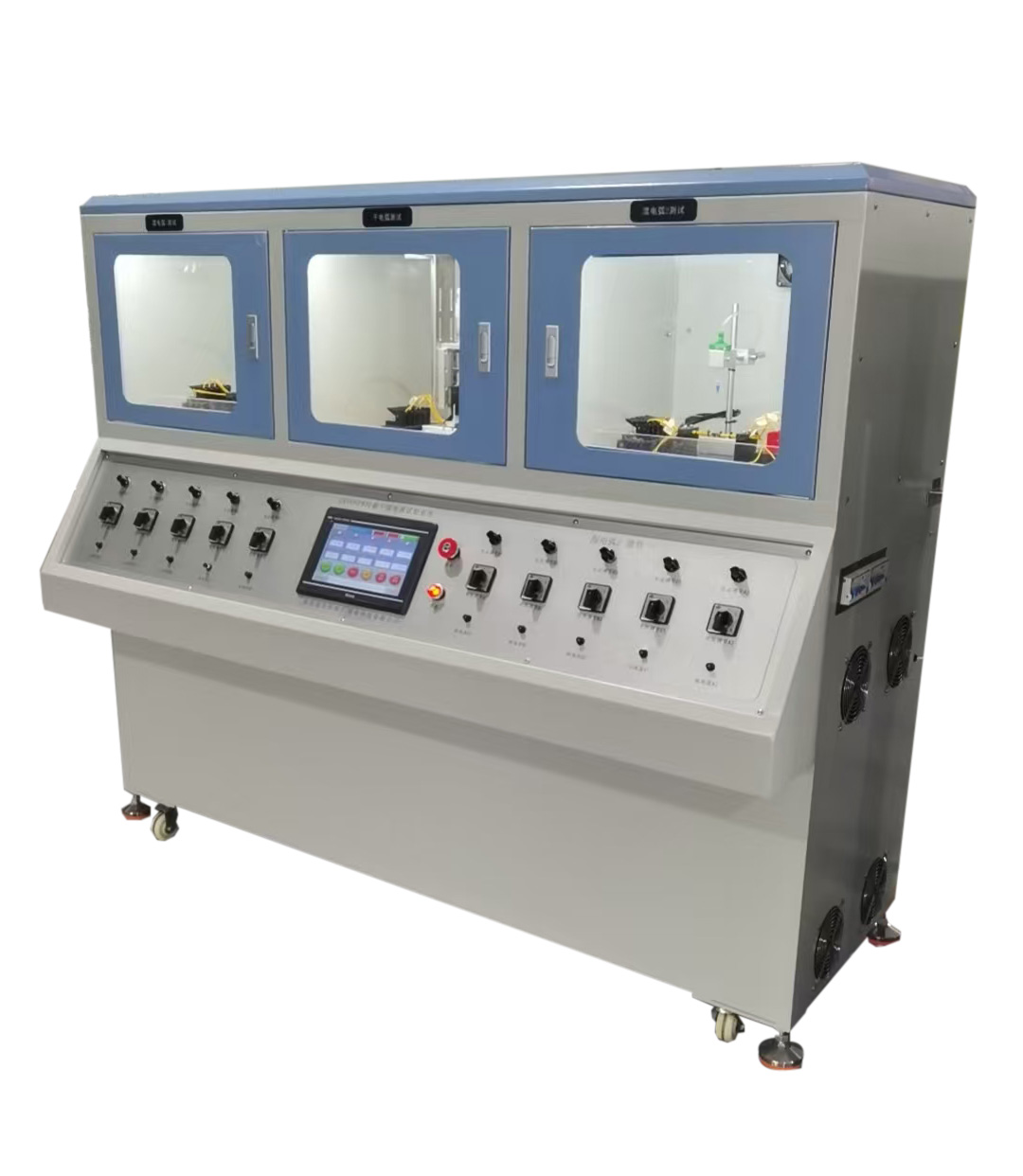

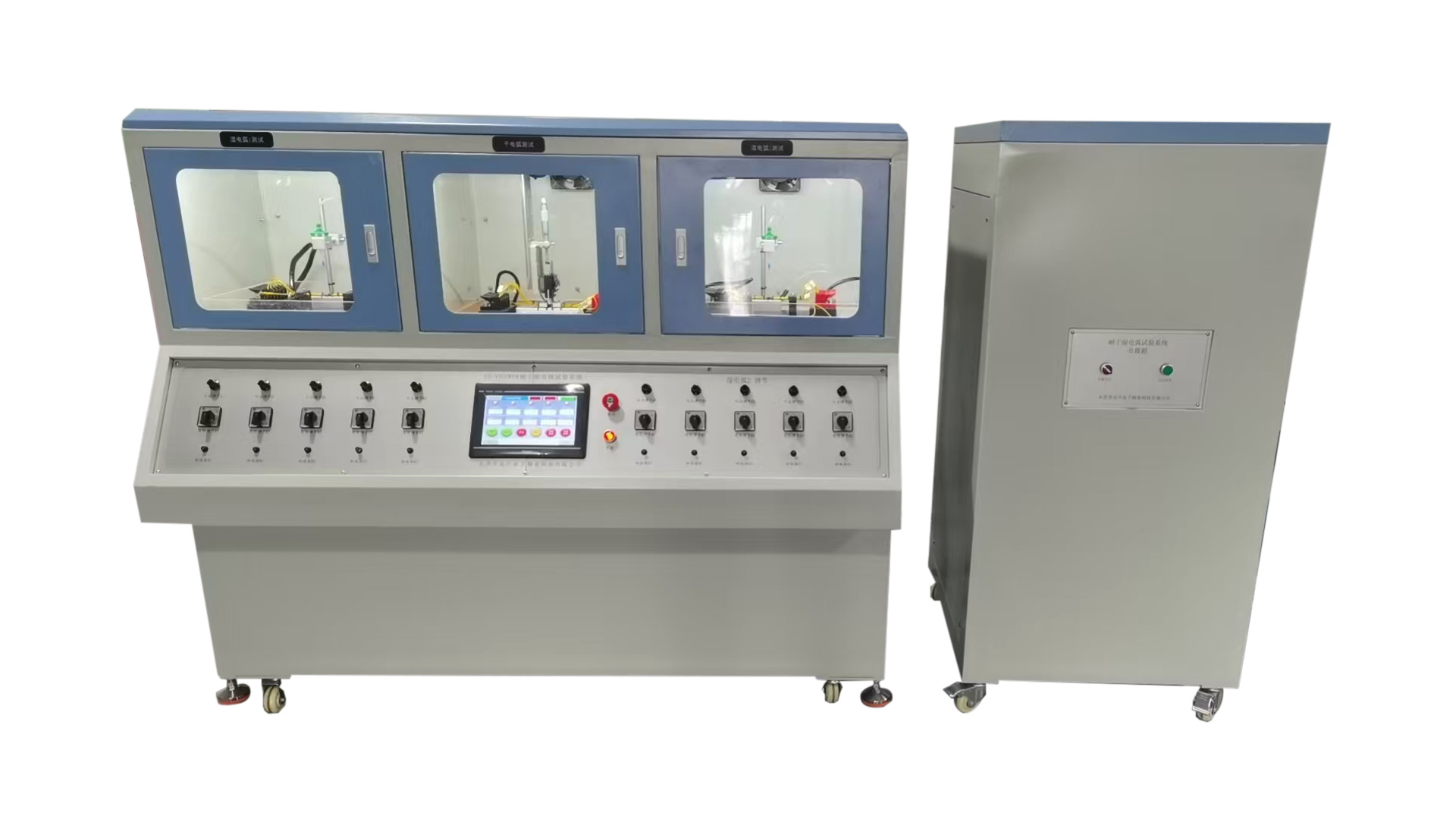

- 設備國產化進展：國內廠商Delta德爾塔儀器已推出符合AS4373D、GJB773、GB/T 33343-2016等標準的商業化產品，該公司聯合中國電科23所陸根生教授技術合作，可為客戶提供標準和非標定制服務，成功為國內多家科研院所、大學、航空電線生產廠家供應該類設備定制化服務，主要客戶包括中國電子科技集團公司第23研究所、上海電纜研究所、北京航空航天大學、西北工業大學、工業和信息化部電子第五研究所、廣電計量檢測集團股份有限公司、天津六0九電纜有限公司、蕪湖航天特種電纜廠、廣州凱恒特種電線電纜有限公司等單位。該公司設計生產的航空電線耐干濕電弧測試裝置主要技術指標及關鍵性能參數已經能夠完全替代美國Lectromec公司同類產品水平，并取得了具有自主知識產權專利。這些進展表明國內在電弧測試設備領域已具備一定的自主研發能力，但在核心部件（如高精度蠕動泵、斷路器等）方面仍部分依賴進口。
- 技術發展趨勢：未來電弧測試設備可能會向以下幾個方向發展：一是多功能集成，將干濕電弧、絕緣電阻、耐電壓等測試功能集成到同一平臺；二是智能化升級，利用AI技術實現測試過程的自動優化和結果智能分析；三是標準化擴展，開發同時滿足美標、歐標和國標的測試系統；四是小型化設計，開發適用于生產線快速檢測的緊湊型設備。隨著新材料的應用，測試設備也需要適應新型絕緣材料（如聚酰亞胺復合薄膜/聚四氟乙烯組合絕緣）的評估需求。
- 專業人才培養：電弧測試結果的準確性不僅要求設備本身參數溯源有效，還與操作者的專業度和熟悉度緊密相關。國內如北京航空航天大學等高校已有EWIS（電氣線路互聯系統）工程師培養計劃，為行業輸送專業人才。設備制造商如Delta德爾塔儀器也長期聘請業內資深的專家為技術顧問，并成立新型材料檢測儀器研發中心，提升研發能力。未來需要進一步加強產學研合作，培養更多熟悉電弧測試技術和標準的專業人才。
- 標準體系建設：目前我國在航空電線電弧測試方面主要引用美標SAE AS 4373和國軍標GJB773，對歐標EN3475的轉化和應用相對滯后。隨著國產大飛機項目的推進，需要建立更加完善的航空電線測試標準體系，可能包括：針對新型絕緣材料的測試方法；不同飛行環境（高海拔、低溫等）下的電弧測試規范；國產測試設備的校準方法等。標準的完善將促進測試設備的規范化發展。
隨著國產大飛機項目的推進和軍用航空裝備的升級，航空電線耐干濕電弧測試設備的市場需求將持續增長。國內廠家需要抓住這一機遇，提升自主創新能力，突破核心關鍵技術，開發出更多具有自主知識產權的先進測試設備，為保障我國航空航天事業的健康發展提供有力支撐。
