在無人機行業高速發展的當下，產品性能與安全可靠性成為廠家核心競爭力的關鍵。自建專業實驗室不僅是研發迭代的“加速器”，更是質量管控的“防火墻”，而抗風測試作為驗證無人機戶外作業能力的核心環節，其設備配置與流程設計直接決定產品市場認可度。本文將從廠家實際需求出發，系統梳理無人機實驗室建設要點及抗風測試關鍵設備配置方案。
一、無人機實驗室建設：從規劃到落地的全維度布局
無人機實驗室建設需兼顧研發創新性、測試專業性與生產關聯性，結合產品定位（消費級、工業級等）和研發規模，進行科學分區與系統配置，避免盲目投入造成資源浪費。
（一）核心規劃原則：適配需求，兼顧拓展
廠家建設實驗室首要遵循“需求導向”原則——消費級無人機實驗室側重基礎性能與環境適應性測試，工業級（如電力巡檢、植保）則需強化抗風、載荷、極端環境等專項測試能力。同時預留10%-20%的拓展空間，應對未來產品升級（如從重10kg以下拓展至30kg級無人機）和測試項目增加的需求。此外，安全合規性是底線，需符合《無人機系統實驗室建設規范》及當?shù)叵馈⒂秒姲踩珮?biāo)準，尤其關注電池存儲、飛行測試區的防爆與防護設計。
（二）功能分區設計：科學劃分，高效協同
合理的功能分區是提升實驗室運營效率的關鍵，建議劃分為五大核心區域，各區域既獨立運作又相互銜接：
研發設計區：作為實驗室的“大腦”，需配置無人機設計軟件（如SolidWorks、Fluent氣動仿真軟件）、原型機制作設備（3D打印機、精密加工臺）及飛控系統調試平臺。區域需具備防靜電環境（靜電值≤1000V），配備獨立供電系統避免電壓波動影響調試精度。
基礎性能測試區：承擔無人機懸停精度、飛行速度、續航能力等基礎指標測試，核心配置包括飛行測試平臺（帶定位精度±0.1m的光學定位系統）、電池性能測試儀（支持充放電循環測試與容量衰減分析）、電機動力測試臺（測量推力、轉速及效率）。該區域需預留100-150㎡空曠空間，地面鋪設防滑耐磨材料，周邊設置1.2m高防護欄。
環境適應性測試區：模擬戶外復雜環境對無人機的影響，除抗風測試專項區域外，需配置高低溫濕熱試驗箱（溫度范圍-40℃~80℃，濕度20%~98%）、砂塵試驗箱（符合GB/T 2423.37標準）、防水試驗機（覆蓋IPX1-7級測試）。區域需做好密封與通風設計，避免粉塵、水汽擴散影響其他區域。

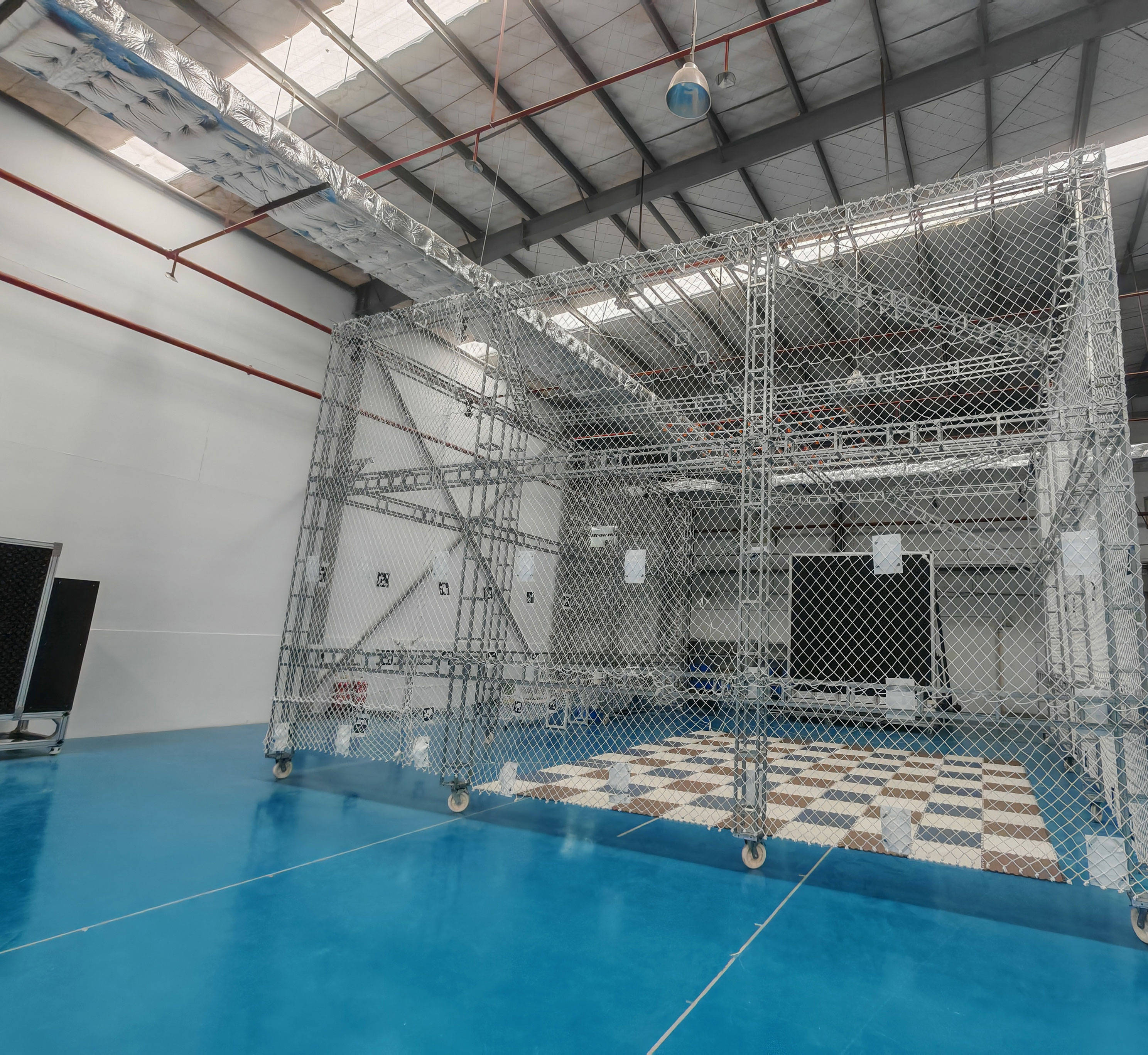

抗風專項測試區：作為核心測試區域，需根據測試無人機尺寸規劃空間——小型無人機（≤5kg）需至少50㎡，大型工業級無人機（≤30kg）需100㎡以上，且層高不低于5m，確保氣流循環順暢。區域需采用鋼筋混凝土澆筑地面，承重≥1000kg/㎡，以承載風墻、風洞等重型設備。
數據處理與分析區：緊鄰各測試區域，配置高性能服務器（支持多設備數據同步存儲）、數據分析軟件（如MATLAB、LabVIEW）及可視化監控屏。通過5G或工業以太網實現與測試設備的實時數據交互，確保測試數據不丟失、可追溯。
（三）核心建設要素：設備、人員與安全三位一體
實驗室建設絕非單純的設備堆砌，需實現設備配置、人員配備與安全管理的有機統一。設備方面，除專業測試設備外，需配置校準儀器（如風速校準儀、扭矩校準儀），確保測試數據精準可靠；人員方面，需組建研發工程師、測試工程師、安全管理員團隊，其中測試工程師需具備無人機系統操作與數據分析雙重能力；安全方面，制定電池存儲規范（單獨防爆柜存放，遠離熱源）、飛行測試應急預案（配備緊急停機按鈕、滅火器材），并定期開展安全培訓。
二、抗風測試：設備體系與標準流程搭建
抗風性能直接決定無人機戶外作業的成功率與安全性——消費級航拍機遭遇陣風偏移、工業級巡檢機高空顛簸等問題，根源均在于抗風能力不足。自然風因風速不穩定、無法復現極端場景，難以滿足測試需求，必須依賴“核心模擬設備+輔助監測設備”的完整體系，實現“可控、可重復、可量化”的測試目標。由Delta德?tīng)査x器聯合電子科技大學（深圳）高等研究院——深思實驗室團隊、工信部電子五所賽寶低空通航實驗室研發制造的無人機抗風試驗風墻\可移動風場模擬裝置\風墻裝置，正成為解決無人機行業抗風性能測試難題的突破性技術。

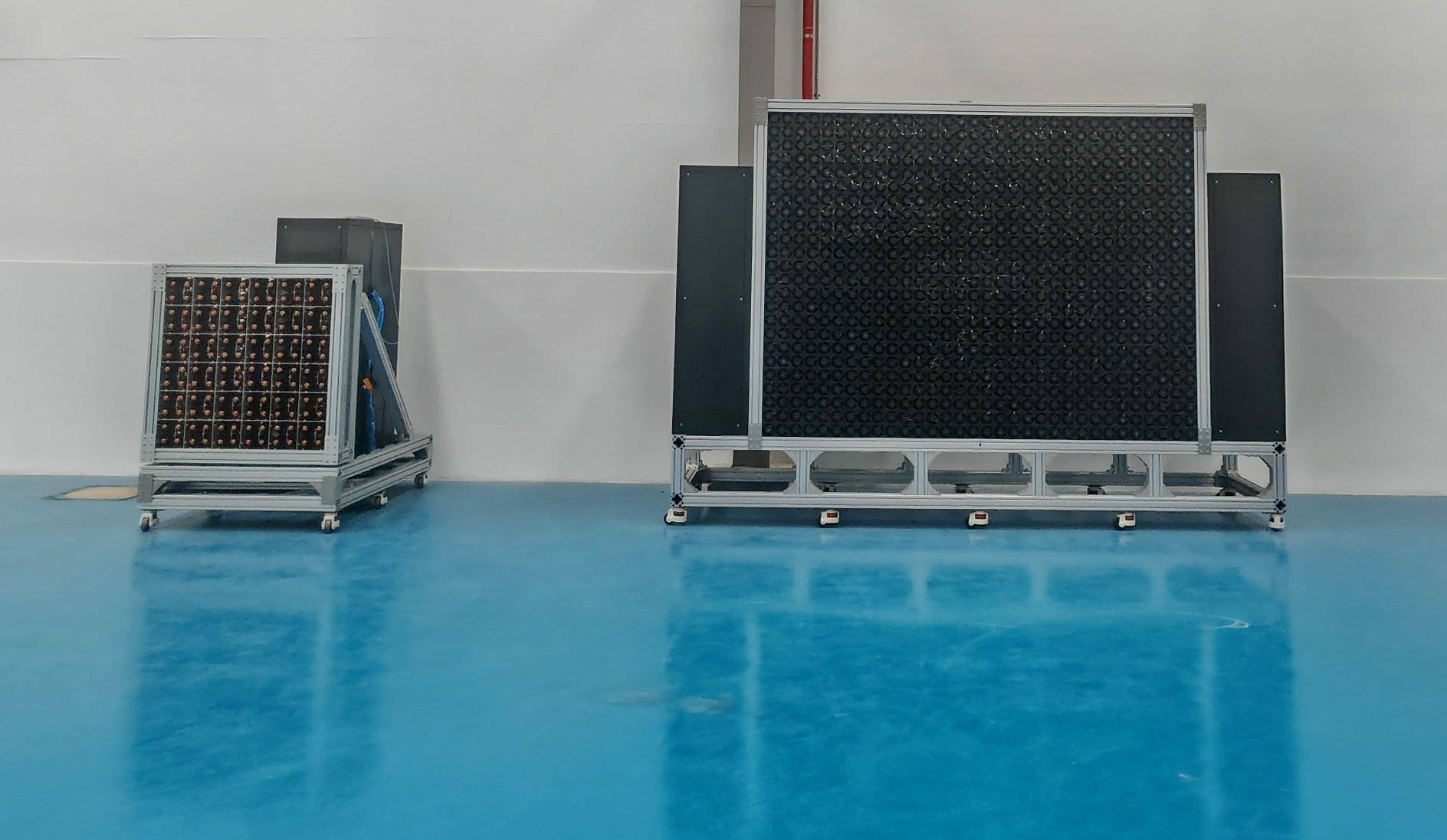

無人機風墻測試系統\無人機抗風試驗風墻\可移動風場模擬裝置\風墻裝置
（一）抗風測試核心設備：構建精準風場模擬能力
核心模擬設備是“造風的手”，需根據測試需求選擇風墻或射流風洞，搭配柔性約束與控制系統，實現從微風到強臺風的全場景模擬：
1. 風墻系統：中小無人機的主流選擇
風墻系統憑借模塊化設計、部署靈活的優勢，成為中小型無人機（≤30kg）抗風測試的首選設備。Delta德?tīng)査x器聯合研發的抗風試驗風墻，其核心優勢在于可生成均勻?qū)恿髋c動態陣風，覆蓋0.5-35m/s風速（相當于12級臺風），滿足不同抗風等級測試需求。
風墻系統由三大核心模塊構成：氣流發生系統采用50kW離心式風機組+整流網設計，可將紊亂氣流梳理為均勻度≥90%的層流，避免氣流不均導致測試失真；風速控制系統通過變頻器調節風機轉速，支持“持續風”（最長60分鐘穩定輸出）與“陣風”（5秒內風速?gòu)?m/s飆升至20m/s）兩種模式；安全防護系統配備防撞護欄、緊急停機按鈕及防護網，當無人機姿態偏移超5°時可自動切斷風源，避免設備損壞。
對于需戶外臨時測試的場景，可選用可移動風場模擬裝置，其重量?jī)H800kg，配備牽引裝置，可快速部署至戶外試驗場，適配電力巡檢、植保等場景的實地驗證需求。
2. 射流風洞：高精度空氣動力學分析利器
若需開展精細化空氣動力學分析（如機翼升阻比、氣流繞流特性測試），建議配置Delta德?tīng)査x器射流風洞。其采用扇形布置的高壓風機將氣流壓入氣室，通過4X4窗格列陣噴出，窗格可獨立調節方向與風速，生成不同風廓線，出風均勻性≥95%，風速范圍2-25m/s，適合微型至輕型無人機的深度測試。
射流風洞可分為開放式與封閉式兩種——開放式部署靈活，適合快速測試；封閉式氣流循環利用，節能且風場更穩定，適合長期研發測試。搭配六軸力傳感器（量程0-500N，精度0.1N）的柔性約束支架，可在固定無人機位置的同時，不限制其姿態微調（滾轉±30°、俯仰±20°），精準采集拉力、升力等受力數據。
（二）輔助監測設備：捕捉全維度測試數據
輔助設備是“監測的眼”，需實現風速、姿態、軌跡等數據的同步采集，為抗風性能判定提供可靠依據：
風速傳感器：選用精度±0.1m/s的熱線式風速儀，采樣頻率100Hz，實時反饋風場風速，確保風墻輸出與設定值一致，避免因風速偏差導致測試結果失真。建議在測試區布置3個傳感器（左、中、右），取平均值作為實際風速數據。
無人機姿態記錄儀：通過集成陀螺儀、加速度計的記錄儀，實時采集滾轉角、俯仰角、偏航角等數據，精度±0.3°，判定無人機在強風下的姿態穩定性（如懸停時姿態偏移需≤0.3°）。支持DJI SDK、PX4等主流飛控協議，可直接讀取飛控原始數據。
高清高速相機：配置每秒200幀的高速相機，從多角度拍攝無人機飛行軌跡，回溯分析陣風下的瞬時反應（如側傾后的修正速度）。搭配圖像分析軟件，可自動計算無人機位移偏差，精度±0.05m。
數據采集系統：采用采樣頻率200Hz的多通道數據采集儀，同步接收風速、姿態、受力等12項參數，通過5G模塊傳輸至云端存儲，支持?jǐn)?shù)據導出與離線分析，便于追溯測試過程。
（三）標準測試流程：確保測試結果可量化、可復現
科學的測試流程是保障抗風測試有效性的關鍵，以某款7級抗風（13.9-17.1m/s）農業植保無人機為例，標準流程分為四步：
預處理階段：將無人機固定于測試區中心，校準風速傳感器與姿態記錄儀（零誤差校準）；根據產品設計要求設定測試方案——先進行5級風（8.0-10.7m/s）持續30分鐘測試，再進行7級風陣風測試（10次循環，每次陣風持續10秒，間隔1分鐘）。
風場啟動階段：?jiǎn)?dòng)風墻系統，按方案逐步提升風速，持續風測試中監測無人機懸停偏移量（需≤0.5m）；陣風測試中記錄姿態修正時間（需≤0.2秒），若出現電機過載（溫度＞80℃）或姿態失控，立即降低風速并記錄臨界值。
數據采集階段：通過數據采集系統同步存儲風速、姿態、受力等數據，高速相機全程拍攝；每完成一個測試項目，暫停風場并檢查無人機結構（如機翼、尾翼連接強度），避免結構損傷影響后續測試。
結果判定與優化階段：若所有指標達標，判定抗風等級合格；若出現懸停偏移超標，需優化飛控算法；若電機過載，需增大機翼面積或升級電機功率，修改后重新測試直至達標。
三、結語：以實驗室建設賦能產品競爭力提升
無人機實驗室建設與抗風測試體系搭建，是廠家從“規模擴張”向“質量提升”轉型的核心支撐。實驗室的科學布局實現了研發與測試的無縫銜接，縮短了產品迭代周期；而以風墻、射流風洞為核心的抗風測試設備體系，不僅確保了產品抗風性能的精準驗證，更能通過極端風況模擬，精準定位研發短板（如陣風下尾翼響應滯后、側風時電機負載過高等）。
隨著無人機應用向高空、海上、山區等復雜環境延伸，抗風性能要求從“抗4級風”向“抗8級風”甚至更高等級突破，實驗室建設的重要性愈發凸顯。廠家需結合自身產品定位，精準配置設備與人員，以專業實驗室為基石，打造兼具可靠性與競爭力的無人機產品，在激烈的市場競爭中占據主動。
